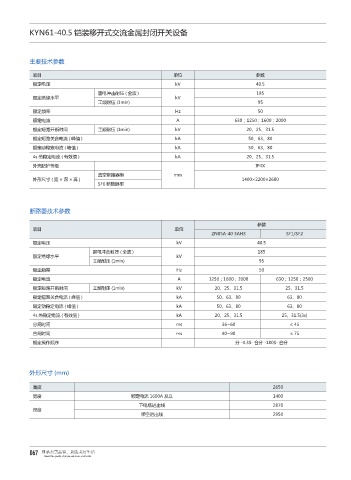

KYN61-40.5 铠装移开式交流金属封闭开关设备

主要技术参数

项目 单位 参数
额定电压 kV 40.5
雷电冲击耐压 ( 全波 ) 185
额定绝缘水平 kV
工频耐压 (1min) 95
额定频率 Hz 50
额定电流 A 630；1250；1600；2000
额定短路开断时间 工频耐压 (1min) kV 20、25、31.5
额定短路关合电流 ( 峰值 ) kA 50、63、80
额定动稳定电流 ( 峰值 ) kA 50、63、80
4s 热稳定电流 ( 有效值 ) kA 20、25、31.5
外壳防护等级 IP4X
真空断路器柜 mm
外形尺寸(宽×深×高) 1400×2200×2600
SF6 断路器柜

断路器技术参数

参数
项目 单位
ZN85A-40 3AH3 SF1/SF2
额定电压 kV 40.5
雷电冲击耐压 ( 全波 ) 185
额定绝缘水平 kV
工频耐压 (1min) 95
额定频率 Hz 50
额定电流 A 1250；1600；2000 630；1250；2500
额定短路开断时间 工频耐压 (1min) kV 20、25、31.5 25、31.5
额定短路关合电流 ( 峰值 ) kA 50、63、80 63、80
额定动稳定电流 ( 峰值 ) kA 50、63、80 63、80
4s 热稳定电流 ( 有效值 ) kA 20、25、31.5 25、31.5(3s)
分闸时间 ms 36~60 ≤ 45
合闸时间 ms 40~90 ≤ 75
额定操作顺序 分 -0.3S- 合分 -180S- 合分

外形尺寸 (mm)

高度 2650
宽度 额定电流 1600A 及以 1400
下电缆进出线 2870
深度
架空进出线 2950
