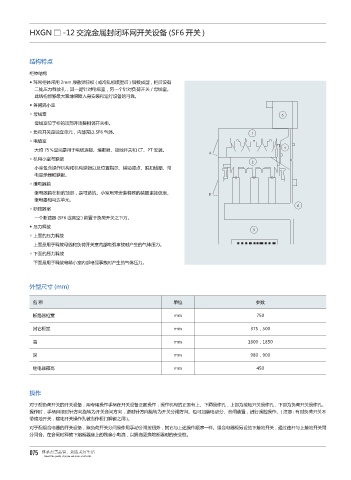

HXGN □ -12 交流金属封闭环网开关设备 (SF6 开关 )

结构特点

柜体结构
◆ 环网柜体采用 2mm 厚敷铝锌板 ( 或冷轧板喷塑后 ) 铆接成型，柜后设有
二处压力释放孔，其一是针对电缆室，另一个针对负荷开关 / 母线室。
此结构能够最大限地保障人身安装和运行设备的可靠。
◆ 各间隔小室
◇ 母线室
母线室位于柜的顶部并连接相邻开关柜。
◇ 负荷开关是独立单元，内部充以 SF6 气体。
◇ 电缆室
大约 75％空间是用于电缆连接、熔断器、接地开关和 CT、PT 安装。
"
◇ 机构小室与联锁

小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带
电显示器和联锁。
◇ 继电器箱
继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、 #
继电器和马达单元。

◇ 断路器室
一个断路器 (SF6 或真空 ) 能置于负荷开关之下方。
◆ 压力释放

◇ 上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
◇ 下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压力。

外型尺寸 (mm)

名 称 单位 参数

断路器柜宽 mm 750

其它柜宽 mm 375，500

高 mm 1600，1850

深 mm 980，900
继电器箱高 mm 450

操作
对于配负荷开关的开关设备，用专用操作手柄在开关设备正面操作，操作机构的正面有上、下两操作孔，上部为接地开关操作孔，下部为负荷开关操作孔。
操作时，手柄向顺时针方向旋转为开关合问方向，逆时针方向旋转为开关分闸方向。也可加装电动分、合闸装置，进行遥控操作。( 注意 : 有时负荷开关不
带接地开关，接地开关操作孔被当作柜门解锁之用 )。
对于配组合电器的开关设备，除负荷开关分问操作用手动分闸按钮外，其它与上述操作顺序一样。组合电器柜另设的下接地开关，通过连杆与上接地开关同
分同合。在合闸时释放下熔断器座上的残余小电流，以提高更换培断器时的安全性。
