Isolation type dual power automatic switching switch
JFG5（PC 级）隔离型双电源自动转换开关

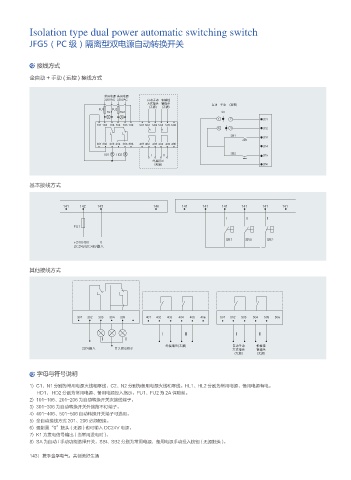

接线方式

全自动 + 手动 ( 远控 ) 接线方式

࣡ၸႂຸ ܫၸႂຸ
7"$ 7"$ ᒬҮ੣Ү ఺೙ે
ழयૈᇧ ᩘૈᇧ ᒬҮ ੣Ү ᤉር
௃ຸ ௃ຸ
'6 '6
)- )- 4"

4#

4#

ܰଋૈᇧ
௃ຸ

基本接线方式

* * *
'6

4# 4# 4#
7 7
%$ 7 %$ 7ᣤЙ

其他接线方式

ܰଋૈᇧ ௃ຸ ᒬҮ੣Ү ఺೙ે
7ᣤЙ धС࿃খૈᇧ ழयૈᇧ ᩙૈᇧ
௃ຸ ௃ຸ

字母与符号说明

1) C1、N1 分别为常用电源火线和零线，C2、N2 分别为备用电源火线和零线。HL1、HL2 分别为常用电源、备用电源有电。
HD1、 HD2 分别为常用电源、备用电源投入指示。FU1、FU2 为 2A 保险丝。
2) 101~106、201~206 为自动转换开关次接线端子。
3) 301~306 为自动转换开关外接指不灯端子。
4) 401~406、501~506 自动转换开关端子可选用。
5) 全自动接线方式 201、206 必须短接。
6) 强制置“0”触头 ( 无源 ) 也可输入 DC24V 电源。
7) K1 为发电信号输出 ( 当常用没电时 )。
8) SA 为自动 / 手动功能选择开关，SBl、SB2 分别为常用电源，备用电源手动投入按钮 ( 无源触头 )。
