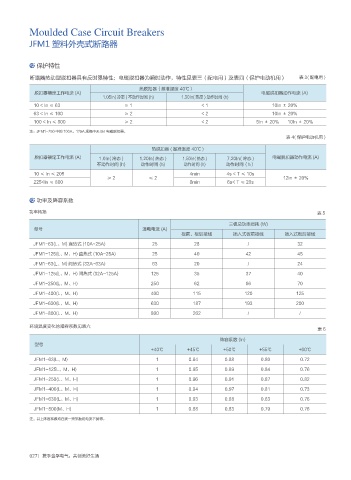

Moulded Case Circuit Breakers
JFM1 塑料外壳式断路器

保护特性

断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作，特性见表三（配电用）及表四（保护电动机用） 表 3( 配电用 )
热脱扣器（基准温度 40℃）
脱扣器额定工作电流 (A) 电磁脱扣器动作电流 (A)
1.05In( 冷态 ) 不动作时间 (h) 1.30In( 热态 ) 动作时间 (h)
10 < In ≤ 63 ≥ 1 < 1 10In ± 20%
63 < In ≤ 100 ≥ 2 < 2 10In ± 20%
100 < In ≤ 800 ≥ 2 < 2 5In ± 20% 10In ± 20%
注：JFM1-250 中的 100A、125A 规格中无 5ln 电磁脱扣器。
表 4( 保护电动机用 )

热脱扣器 ( 基准温度 40℃ )
脱扣器额定工作电流 (A) 1.0In( 冷态 ) 1.20In( 热态 ) 1.50In( 热态 ) 7.20In( 冷态 ) 电磁脱扣器动作电流 (A)
不动作时间 (h) 动作时间 (h) 动作时间 (h) 动作时间（h）
10 ≤ In ≤ 205 4min 4s < T ≤ 10s
≥ 2 ≤ 2 12In ± 20%
225<In ≤ 800 8min 6s< T ≤ 20s

功率及降容系数

功率耗损 表5

三极总功率损耗 (W)
型号 通电电流 (A)
板前、板后接线 插入式板前接线 插入式板后接线
JFM1-63(L、M) 直热式 (10A~25A) 25 28 / 32
JFM1-125(L、M、H) 直热式 (10A~25A) 25 40 42 45
JFM1-63(L、M) 间热式 (32A~63A) 63 20 / 24
JFM1-125(L、M、H) 间热式 (32A~125A) 125 35 37 40
JFM1-250(L、M、H) 250 62 66 70
JFM1-400(L、M、H) 400 115 120 125

JFM1-630(L、M、H) 630 187 193 200
JFM1-800(L、M、H) 800 262 / /

环境温度变化的降容系数见表六
表6
阵容系数 (In)
型号
+40℃ +45℃ +50℃ +55℃ +60℃
JFM1-63(L、M) 1 0.94 0.88 0.80 0.72
JFM1-125L、M、H) 1 0.95 0.89 0.84 0.76
JFM1-250(L、M、H) 1 0.96 0.91 0.87 0.82
JFM1-400(L、M、H) 1 0.94 0.97 0.81 0.73
JFM1-630(L、M、H) 1 0.93 0.88 0.83 0.76
JFM1-800(M、H) 1 0.88 0.83 0.79 0.76

注：以上阵容系数均在统一壳架额定电流下测得。

027 携手金孚电气，共创美好生活
