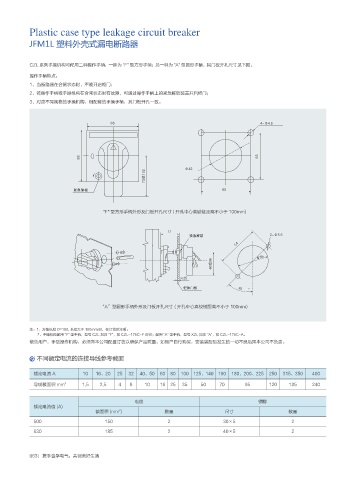

Plastic case type leakage circuit breaker
           JFM1L 塑料外壳式漏电断路器



           CZL 系列手操机构可配用二种操作手柄:一种为 "F" 型方形手柄;另一种为 "A" 型圆形手柄,其门板开孔尺寸见下图。

           操作手柄特点:
           1、当断路器在合闸状态时,不能开启柜门;
           2、若操作手柄或手操机构在合闸状态时有故障,可通过操作手柄上的紧急解锁装置开启柜门;
           3、对应不同规格的手操机构,相配套的手操手柄,其门板开孔一致。



                                                                                             œ







                                                                 œ
                                                     ੊

                          ጊপᝌᩙ



                                     "F" 型方形手柄外形及门板开孔尺寸 ( 开孔中心离铰链距离不小于 100mm)


                                                           D
                                                                  紧急解锁                        2-Φ5.5
                                                                                  54

                                                                                         Φ36
                                                                          66或96

                                                               ≤25
                                                                柜体门板               45  °


                                    “A”型圆形手柄外形及门板开孔尺寸 ( 开孔中心离铰链距离不小于 100mm)



           注:1、方轴长度 D=150, 长度大于 150mm 时,在订货时注明;
                   2、手操机构配用 "F" 型手柄,型号 CZL 加注 "F",如 CZL-125C-F 即可;配用 "A" 型手柄,型号 XZL 加注 "A",如 CZL-125C-A。
           敬告用户:手动操作机构,必须向本公司配置订货以确保产品质量。如用户自行购买,安装装配后发生的一切不良后果本公司不负责。

              不同额定电流的连接导线参考截面


             额定电流 A          10   16、20  25  32  40、50  63  80  100  125、140  160  180、200、225  250  315、350  400
             导线截面积 mm  2     1.5   2.5    4   6    10   16  25  35    50    70       95       120   185     240


                                               电缆                                         铜排
             额定电流值 (A)
                                          2
                                  截面积 (mm )               数量                  尺寸                    数量
             500                     150                   2                  30×5                   2
             630                     185                   2                  40×5                   2
