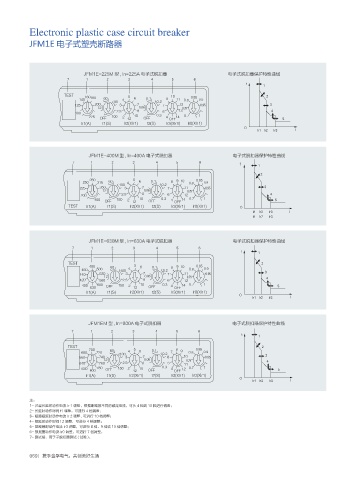

Electronic plastic case circuit breaker
JFM1E 电子式塑壳断路器

JFM1E-225M 型 , ln=225A 电子式脱扣器 电子式脱扣器保护特性曲线

U

0
MS MS MS *

JFM1E-400M 型 , ln=400A 电子式脱扣器 电子式脱扣器保护特性曲线

0
MSM MS MS M
MSM MS MS

JFM1E-630M 型 , ln=630A 电子式脱扣器 电子式脱扣器保护特性曲线

U

0
MS MS MS *

JFM1EM 型 , ln=800A 电子式脱扣器 电子式脱扣器保护特性曲线

U

0
MS MS MS *

注：
1- 过载长延时动作电流 Ir 1 调整，根据断路器不同的额定电流，可从 4 档到 10 档进行调整；
2- 长延时动作时间 t1 调整，可进行 4 档调整；
3- 短路短延时动作电流 Ir 2 调整 , 可进行 10 档调整；
4- 短延时动作时间 t 2 调整，可进行 4 档调整；
5- 短路瞬时动作电流 Ir3 调整，可进行 8 档、9 档或 10 档调整；
6- 预报警动作电流 Ir0 调整，可进行 7 档调整。
7- 测试端，用于子脱扣器测试 ( 试验 )。

069 携手金孚电气，共创美好生活
