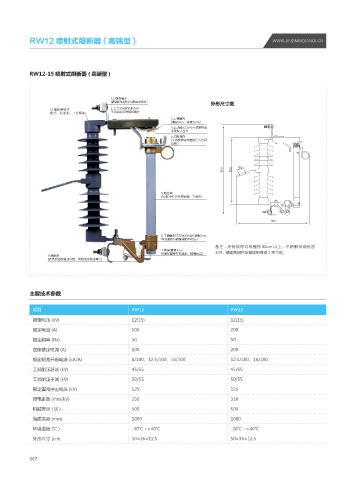

RW12 喷射式熔断器 ( 高端型 ) WWW.JINGMINDIANQI.CN

RW12-15 喷射式熔断器 ( 高端型 )

̷ᣒ㏬〜ၽ
䩭䩎⮱䨉䨥У̻䩭䩎۟ࢸУ喎 外形尺寸图
̷Ⰳ䛴⩕х䉕⮱
̺䨵䧏ࣷ䔋Ҁᣒ㏬〜ၽ
̷ᣒ㼓❴
䩭䨣 VN喑ࣇᏓ NN
̷ߕ㼓๡ ̺䨵䧏ᑦㅔ
ឬऄ䒰๔ࢸ߈
ड़᫚ᠯ䧖
ࣶ䧖㘪ᰶ᩵ᄳ⛁ノᄩڒव䬥
Ѻ㒛喎

⛁͊ノ
ោ㉘ใ㏬ ڤิᰶ॥⒛喑ᄬপ䪬
1%

̸䲆㼓๡ ̺ज㻮 ܳ≮❴䩭䨣 VN
⩢≮䕇䌜̻䩭䨫䒡䨭̺Ⱕ䔋喎
备注：所有铁附件热镀锌 80um 以上，不锈钢采用优质
㕠䒡 䩭䨣 VN
व䬥ᬣ䖬ٺጓठ᭰ߕ喑㇫⶛Ꮣ倅 304，精铸黄铜件及精铸铝青铜 2 种可选。
䌠㙞க
᣽ӈᔘ䕌⮱〜䘕ܳ⻨喑⩢㐳㐋㏬ᔘ䕌ᑦܧ

主要技术参数

项目 RW12 RW12
额定电压 (kV) 12(15) 12(15)
额定电流 (A) 100 200
额定频率 (Hz) 50 50
底座额定电流 (A) 100 200

额定短路开断电流 (kA/A) 8/100、12.5/100、16/100 12.5/200、16/200
工频耐压温试 (kV) 45/55 45/55
工频耐压干试 (kV) 50/55 50/55
额定雷电冲击电压 (kV) 125 125
爬电距离 (mm/kV) 330 330
机械寿命 ( 次 ) 500 500
海拔高度 (mm) 1000 1000

环境温度 (℃ ) -30℃ ~+40℃ -30℃ ~+40℃
外形尺寸 (cm) 50×36×12.5 50×36×12.5

067
