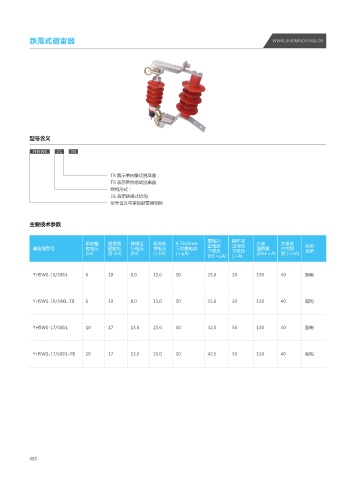

跌落式避雷器 WWW.JINGMINDIANQI.CN
型号含义
YH5WS DL TB
TB 表示带热爆式脱离器；
TR 表示带热熔式脱离器
结构形式：
DL 表示跌落式结构
型号含义与常规避雷器相同
主要技术参数
系统额 避雷器 持续运 直流参 0.75U1mA 雷电冲 操作冲 方波 大电流
避雷器型号 定电压 额定电 行电压 考电压 下泄露电流 击电流 击电流 通容量 冲击耐 使用
下残压
场所
下残压
(kV) 压 (kV) (kV) ( ≮ kV) ( ≯ μA) (2ms ≮ A) 受(≮kA)
(kV ≯ μA) (≯A)
YH5WS-10/30DL 6 10 8.0 15.0 30 25.6 30 150 40 配电
YH5WS-10/30KL-TB 6 10 8.0 15.0 30 25.6 30 150 40 配电
YH5WS-17/50DL 10 17 13.6 25.0 30 42.5 50 150 40 配电
YH5WS-17/50DL-TB 10 17 13.6 25.0 30 42.5 50 150 40 配电
