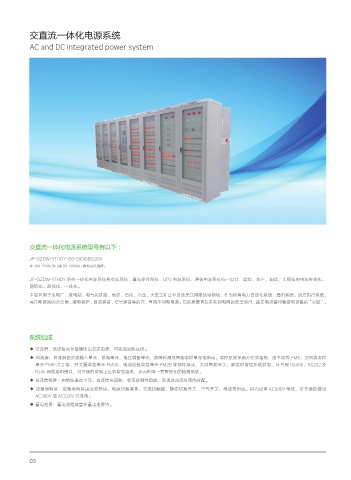

交直流一体化电源系统

AC and DC integrated power system

交直流一体化电源系统型号有以下：

JP-GZDW-YTHDY-(50-2000)B/220V
注 :(50-2000) 为电池 50-2000AH 的均可以选择。
JP-GZDW-YTHDY 系列一体化电源系统将交流系统、直流操作系统、UPS 电源系统、通信电源系统统一设计、监控、生产、调试，实现站用电源安全化、
网络化、智能化、一体化。
主要应用于发电厂、变电站、电气化铁路、地铁、石化、冶金、大型工矿企业及各类民用建筑等领域，作为所有电力自动化系统、通讯系统、远方执行系统、
高压断路器的分合闸、继电保护、自动装置、信号装置等的交、直流不间断电源。它的质量直接关系到电网的安全运行，是发电设备和输变电设备的“心脏”。

系统组成
◆ 交流屏：该设备向负载端馈出交流电源，可实现双路互投。
◆ 直流屏：直流屏由交流输入单元、供电单元、电压调整单元、故障检测及智能监控单元等组成。监控系统采用分布式结构，由主监控 PM5、交直流监控
单元 PMX-JC2 等、开关量监控单元 PM3K、电池巡检监控单元 PM2B 等部件组成，大屏智能显示，能实时监控系统状态，且具有 RS485、RS232 及
RJ45 网络通讯接口，可方便的实现上位机监控通讯，从而形成一套智能化的检测系统。
◆ 直流馈线屏：由绝缘监察单元、直流馈电回路、状态检测等组成，实现对直流负荷的分配。
◆ 应急照明屏：应急照明屏由逆变模块、电源切换装置、交流接触器、静态切换开关、空气开关、母线等组成。屏内设置 AC380V 母线，可方便的馈出
AC380V 或 AC220V 交流电。
◆ 蓄电池屏：蓄电池组放置在蓄电池屏内。
