P. 12
避雷器系列 R
Arrester series

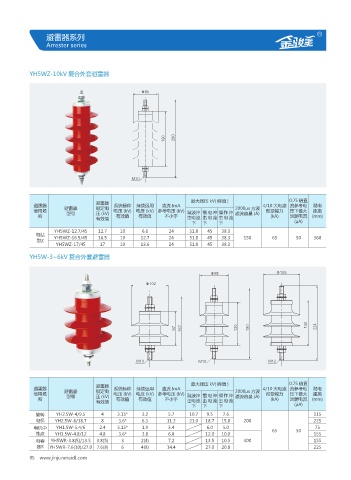

YH5WZ-10kV 复合外套避雷器
.
0.75 倍直
避雷器 避雷器 系统标称 持续运用 直流 ImA 最大残压 kV( 峰值 ) 4/10 大电流 流参考电 爬电
使用场 避雷器 额定电 电压 (kV) 电压 (kV) 参考电压 (kV) 陡波冲 雷电冲 操作冲 2000μs 方波 耐受能力 压下最大 距离
所 型号 压 (kV) 有效值 有效值 不小于 通流容量 (A) (kA) 泄漏电流 (mm)
有效值 击电流 击电流 击电流
下 下 下 (μA)
YH5WZ-12.7/45 12.7 10 6.6 24 51.8 45 38.3
电站 YH5WZ-16.5/45 16.5 10 12.7 24 51.8 45 38.3 150 65 50 360
型Z
YH5WZ-17/45 17 10 13.6 24 51.8 45 38.3
YH5W-3~6kV 复合外套避雷器
. . .
避雷器 最大残压 kV( 峰值 ) 0.75 倍直
避雷器 避雷器 额定电 系统标称 持续运用 直流 ImA 2000μs 方波 4/10 大电流 流参考电 爬电
使用场 型号 压 (kV) 电压 (kV) 电压 (kV) 参考电压 (kV) 陡波冲 雷电冲 操作冲 通流容量 (A) 耐受能力 压下最大 距离
所 有效值 有效值 有效值 不小于 击电流 击电流 击电流 (kA) 泄漏电流 (mm)
下 下 下 (μA)
旋转 YH2.5W-4/9.5 4 3.15* 3.2 5.7 10.7 9.5 7.6 115
电机 YH2.5W-8/18.7 8 3.6* 6.3 11.2 21.0 18.7 15.0 200 225
电机中 YH1.5W-5.4/6 2.4 3.15* 1.9 3.4 6.0 5.0 65 50 75
性点 YH1.5W-4.8/12 4.8 3.6* 3.8 6.8 12.0 10.0 155
电容 YH5WR-3.8(5)/13.5 3.8(5) 3 2(4) 7.2 13.5 10.5 400 155
器R YH5WR-7.6(10)/27.0 7.6(8) 6 4(8) 14.4 27.0 20.8 225
05 www.jinjunmeidl.com
