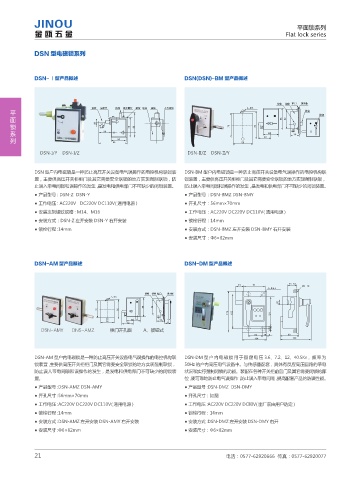

平面锁系列
Flat lock series

DSN 型电磁锁系列

DSN- Ⅰ型产品概述 DSN(DSN)-BM 型产品概述

ᩙಞ ᩙͳ ಄᫂ ᩙ᭦౛
ᩙಞ ڌ߿͇ ૊ᨍ γ߶ᛂ᧫ ઩ᨍ ᩙͳ ᭦౛ धС૊ᨍ œ
઩ᨍ
઩ᨍ

DSN-I/Y DSN-I/Z DSN-II/Z DSN-II/Y
DSN 型户内电磁锁是一种防止高压开关设备电气误操作的电控机构联锁装 DSN-BM 型户内电磁锁是一种防止高压开关设备电气误操作的电控机构联
置，主要供高压开关柜柜门及其它需要安全联锁的地方实现强制联锁，防 锁装置，主要供高压开关柜柜门及其它需要安全联锁的地方实现强制联锁，
止误入带电间隙和误操作的发生，是发电和供电部门不可缺少的闭锁装置。 防止误入带电间隙和误操作的发生，是发电和供电部门不可缺少的闭锁装置。
● 产品型号 : DSN-Z DSN-Y ● 产品型号：DSN-BMZ DSN-BMY
● 工作电压 : AC220V DC220V DC110V( 通用电源 ) ● 开孔尺寸：56mm×70mm
● 安装支架螺纹规格 : M14、M16 ● 工作电压：AC220V DC220V DC110V( 通用电源 )
● 安装方式：DSN-Z 左开安装 DSN-Y 右开安装 ● 锁栓行程：14mm
● 锁栓行程 :14mm ● 安装方式：DSN-BMZ 左开安装 DSN-BMY 右开安装
● 安装尺寸：Φ6×82mm

DSN-AM 型产品概述 DSN-DM 型产品概述

.
Ÿ
ᩙಞ ᩙͳ ಄᫂ ᩙ᭦౛
œ

DSN-AMY DNS-AMZ 柜门开孔图 A、拔钮式

DSN-AM 型户内电磁锁是一种防止高压开关设备电气误操作的电控机构联 DSN-DM 型户内电磁锁用于额定电压 3.6、7.2、12、40.5Kv，频率为
锁装置，主要供高压开关柜柜门及其它需要安全联锁的地方实现强制联锁， 50Hz 的户内高压电气设备中。与传感器配套，具体有反应高压回路的带电
防止误人带电间隙和误操作的发生，是发电和供电部门不可缺少的闭锁装 状况和实行强制闭锁的功能。装配在各种开关柜前后门及其它需要闭锁的部
置。 位，能可靠地防止电气误操作，防止误入带电间隔，提高配套产品的防误性能。
● 产品型号 :DSN-AMZ DSN-AMY ● 产品型号 :DSN-DMZ DSN-DMY
● 开孔尺寸 :56mm×70mm ● 开孔尺寸：如图
● 工作电压 :AC220V DC220V DC110V( 通用电源 ) ● 工作电压 :AC220V DC220V DCll0V( 出厂前由用户选定 )
● 锁栓行程 :14mm ● 锁栓行程：14mm
● 安装方式 :DSN-AMZ 左开安装 DSN-AMY 右开安装 ● 安装方式 :DSN-DMZ 左开安装 DSN-DMY 右开
● 安装尺寸 :Φ6×82mm ● 安装尺寸：Φ6×82mm

21 电话：0577-62920666 传真：0577-62920077
