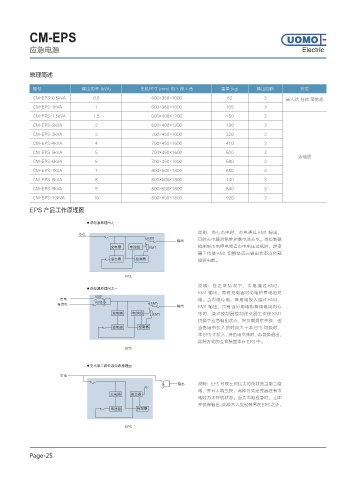

CM-EPS

应急电源 Electric

原理简述

型号 输出功率 (kVA) 主机尺寸 (mm) 宽 × 深 × 高 重量 (kg) 输出回路 安装
CM-EPS-0.5kVA 0.6 600×360×1000 62 3 嵌入式 挂式 落地式
CM-EPS-1kVA 1 600×360×1000 105 3
CM-EPS-1.5kVA 1.5 600×400×1200 150 3
CM-EPS-2kVA 2 600×400×1200 190 3
CM-EPS-3kVA 3 700×450×1600 320 3
CM-EPS-4kVA 4 700×450×1600 410 3
CM-EPS-5kVA 5 700×450×1600 500 3
落地式
CM-EPS-6kVA 6 700×450×1600 580 3
CM-EPS-7kVA 7 800×600×1800 650 3
CM-EPS-8kVA 8 800×600×1800 740 3
CM-EPS-9kVA 9 800×600×1800 840 3
CM-EPS-10kVA 10 800×600×1800 920 3
EPS 产品工作原理图

ǁӬႂຸԓူڎ˧ʶ
说明：当有市电时，市电通过 KM1 输出，
ࣉႂ
Y ,. 同时充电器对免维护蓄电池充电。当控制器
Y ᣤѢ
Ќႂ٧ ႂ෈ጷ ,. 检测到市电停电或者市电电压过低时，逆变
器工作使 KM1 切换至应急输出状态向负载
Y ᤣԪ٧ ଌ҃٧ 提供电能。

&14
说明：在正常情况下，市电通过 KM2、
ǁԤႂຸԓူڎ˧ʶ
KM1 输出，同时充电器对免维护蓄电池充
,.
ࣉႂ 电。当市电停电，备用电投入通过 KM3、
ܫၸႂ Y ,. ,. Y ᣤѢ KM1 输出，只有当常用电和备用电同时停
Ќႂ٧ ႂ෈ጷ ,. 电时，通过控制器控制逆变器工作使 KM1
切换至应急输出状态，向负载提供电能，但
Y ᤣԪ٧ ଌ҃٧ 当备用电投入的时间大于本 EPS 切换时，
本 EPS 先投入，待备用电来时，再切换退出，
此种方式的互投装置本在 EPS 中。
&14

ǁЌॆኃ̃ᡸႂԤٿᡸԓူڎ
ࣉႂ
Y ᣤѢ 说明：EPS 可按左图接法对负载充当第二路
Y
电，并且末端互投。此种方式逆变器在有市
Ќႂ٧ ᤣԪ٧
电时为未开机状态。当无市电应急时，立即
开机有输出。此种方式互投装置在EPS之外。
Y ႂ෈ጷ ଌ҃٧

&14
