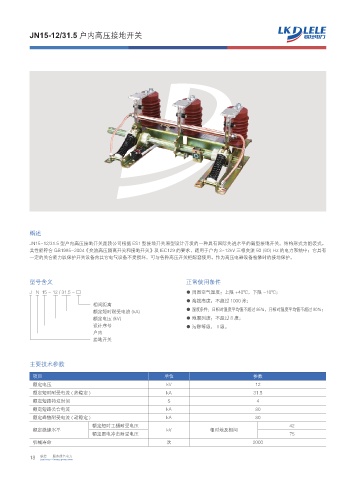

JN15-12/31.5 户内高压接地开关 联控电力

概述

JN15-12/31.5 型户内高压接地开关是我公司根据 ES1 型接地开关原型设计开发的一种具有国际先进水平的新型接地开关。结构形式为组装式，
其性能符合 GB1985-2004《交流高压隔离开关和接地开关》及 lEC129 的要求，适用于户内 3~12kV 三相交流 50 (60) Hz 的电力系统中；它具有
一定的关合能力以保护开关设备内其它电气设备不受损坏，可与各种高压开关柜配套使用，作为高压电器设备检修时的接地保护。

型号含义 正常使用条件
J N 15 - 12 / 31.5 - □ ● 周围空气温度：上限 +40℃，下限 -10℃；
● 海拨高度：不超过 1000 米；
相间距离
额定短时耐受电流 (kA) ● 湿度条件：日相对湿度平均值不超过 95％，月相对湿度平均值不超过 90％；
额定电压 (kV) ● 地震列度：不超过 8 度；
设计序号 ● 污秽等级：Ⅱ级。
户内
接地开关

主要技术参数
项目 单位 参数
额定电压 kV 12
额定短时耐受电流 ( 热稳定 ) kA 31.5
额定短路持垃时间 S 4
额定短路关合电流 kA 80
额定峰值耐受电流 ( 动稳定 ) kA 80
额定短时工频耐受电压 42
额定绝缘水平 kV 相对地及相间
额定雷电冲击耐受电压 75
机械寿命 次 2000
