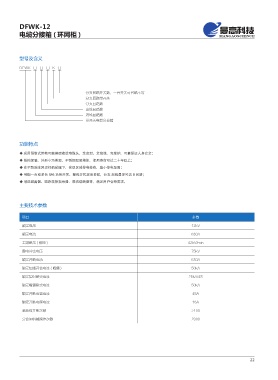

DFWK-12
电缆分接箱 ( 环网柜 )

型号及含义

DFWK □ □ □ K □

分支回路开关数，一台开关可省略不写
分支回路带开关
分支回路数
出线回路数
进线回路数
带开关电缆分接箱

功能特点

◆ 采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全；
◆ 结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；
◆ 在不影响主网运行的前提下，实现区域停电检修，减小停电范围；
◆ 可配一台或多台 SF6 负荷开关。接线方式灵活多样，分支 出线最多可达 8 回路；
◆ 可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。

主要技术参数

项目 参数

额定电压 12kV
额定电流 630A
工频耐压 ( 相地 ) 42kV/min

雷电冲击电压 75kV
额定开断电流 630A
额定短路开合电流 ( 峰值 ) 50kA
额定短时耐受电流 25kA/4S

额定峰值耐受电流 50kA
额定开断电容电流 45A
额定开断电感电流 16A

满负荷开断次数 >100
分合闸机械操作次数 2000
