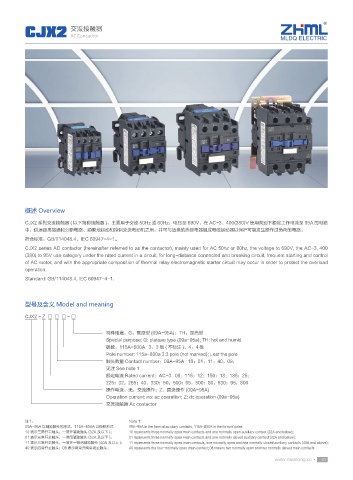

Page 5 - 浙江茂隆电气有限公司

CJX2 交流接触器
AC Contactor
MLDQ ELECTRIC

概述 Overview
CJX2 系列交流接触器 ( 以下简称接触器 )，主要用于交流 50Hz 或 60Hz，电压至 690V，在 AC-3、400(380)V 使用类别下额定工作电流至 95A 的电路
中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。
符合标准：GB/T14048.4、IEC 60947-4-1。
CJX2 series AC contactor (hereinafter referred to as the contactor), mainly used for AC 50hz or 60hz, the voltage to 690V, the AC-3, 400
(380) to 95V use category under the rated current in a circuit, for long-distance connected and breaking circuit, frequent starting and control
of AC motor, and with the appropriate composition of thermal relay electromagnetic starter circuit may occur in order to protect the overload
operation.
Standard: GB/T14048.4, IEC 60947-4-1.

型号及含义 Model and meaning

CJX2 - Z □ □ □ - □

特殊用途：G：高原型 (09A-95A)；TH：湿热型
Special purpose: G: plateau type (09a-95a); TH: hot and humid
极数：115A-800A 3：3 极 ( 不标注 )；4：4 极
Pole number: 115a-800a 3:3 pole (not marked); Lest the pole
触头数量 Contact number：09A-95A 10；01；11；40；08；
见注 See note 1
额定电流 Rated current：AC-3 09：115；12：150；18：185；25：
225；32：265；40：330；50：500；65：500；80：630；95：800
操作电流：无：交流操作；Z：直流操作 (09A-95A)
Operation current: no: ac operation; Z: dc operation (09a-95a)
交流接触器 Ac contactor

注 1： Note 1:
09A~95A 以辅助触头的形式，115A~800A 以极数形式 09A~95A in the form of auxiliary contacts, 115A~800A in the form of poles
10 表示三常开主触头，一常开辅助触头 (32A 及以下 )； 10 represents three normally open main contacts and one normally open auxiliary contact (32A and below);
01 表示三常开主触头，一常闭辅助触头 (32A 及以下 )； 01 represents three normally open main contacts and one normally closed auxiliary contact (32A and below);
11 表示三常开主触头，一常开一常闭辅助触头 (40A 及以上 )； 11 represents three normally open main contacts, one normally open and one normally closed auxiliary contacts (40A and above);
40 表示四常开主触头；08 表示两常开两常闭主触头。 40 represents the four-normally open main contact; 08 means two normally open and two normally closed main contacts.
