防爆电器系列

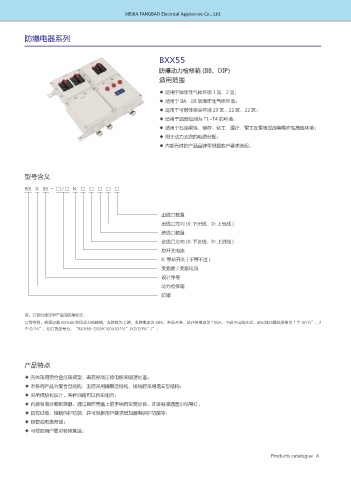

BXX55
防爆动力检修箱 (IIB、DIP)
适用范围

◆ 适用于爆炸性气体环境 1 区、2区；
◆ 适用于 IIA、IIB 级爆炸性气体环境；
◆ 适用于可燃性粉尘环境 20 区、21 区、22 区；
◆ 适用于温度组别为 T1~T4 的环境；
◆ 适用于石油采炼、储存、化工、医疗、军工及军事设施等爆炸性危险环境；
◆ 用于动力支路的电源分配；
◆ 内部元件的产品品牌可根据客户要求选配。

型号含义

BX X 55 - □ / □ K □ □ □ □ □

出线口数量
出线口方向 (X: 下出线、D: 上出线 )
进线口数量
进线口方向 (X: 下进线、D: 上进线 )
总开关电流
K: 带总开关 ( 不带不注 )
支路数 / 支路电流
设计序号
动力检修箱
防爆

注：订货时请注明产品的防爆标志。
订货举例：若需订购 BXX55 防爆动力检修箱，支路数为 2 路、支路电流为 50A、带总开关、总开关电流为 100A、下进下出线方式、进出线口螺纹规格为 1 个 G1½”、2
个 G1¼”，则订货型号为：“BXX55-2/50K100X(G1½”)X2(G1¼”)”。

产品特点
◆ 壳体采用铝合金压铸成型，表面经高压静电粉末喷塑处理；
◆ 本系列产品为复合型结构，主腔采用隔爆型结构，接线腔采用增安型结构；
◆ 釆用模块化设计，各种回路可以自由组合；
◆ 内装有高分断断路器，通过操作壳盖上的手柄而实现分合，并设有接通显示信号灯；
◆ 具有过载、短路保护功能，并可根据用户要求增加漏电保护功能等；
◆ 钢管或电缆布线；
◆ 可根据用户要求特殊制造。
