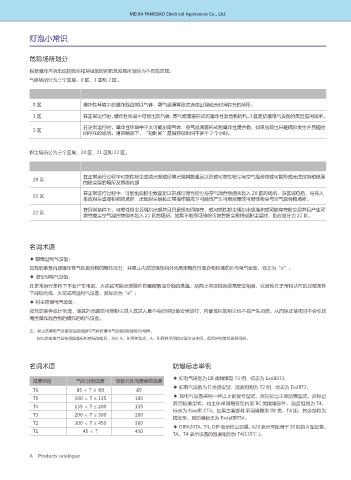

灯泡小常识

危险场所划分

根据爆炸环境出现的频率和持续的时间把危险场所划分为不同的区域。
气体场所分为三个区域：0区、1区和2区。

0区 爆炸性环境中的爆炸混合物以气体、蒸气或薄雾形式连续出现或长时间存在的场所。
1区 在正常运行时， 爆炸性环境中可能出现气体、 蒸气或薄雾形式的爆炸性混合物的忾。 1 区是防爆电气设备的典型应用场所。

在正常运行时，爆炸性环境中不太可能出现气体、蒸气或薄雾形式的爆炸性混合物，如果出现也只是偶尔发生并且短时
2区
间存在的场所。通常情况下，“短时间”是指持续时间不多于 2 个小时。

粉尘场所公为三个区域：20 区、21 区和 22 区。

在正常运行过程中可燃性粉尘连续出现或经常出现其数量足以形成可燃性粉尘与空气混合物或可能形成无法控制和极厚
20 区
的粉尘层的场所及容器内部
在正常运行过程中，可能出现粉尘数量足以形成可燃性粉尘与空气混合物但未划入 20 区的场所，该区域包括，与充人
21 区
排放粉尘直接相邻的场所、出现粉尘层和正常操作情况下可能性产生可燃浓度的可燃性粉尘与空气混合物场所。
在异常条件下，可燃性粉尘云偶尔出现并且只是短时间存在、或可燃性粉尘偶尔出现堆积或可能存在粉尘层并且产生可
22 区
燃性娄尘空气混合物但未划入 21 区的场所。如果不能保证排除可燃性粉尘规程或粉尘层时，则应划分为 21 区。

名词术语

◆ 隔爆型电气设备；
具有能承受内部爆炸性气体混合物的爆炸压力，并阻止内部的爆炸向外壳周围爆炸性混合物传播的外壳电气设备，标志为“d”；
◆ 增安型电气设备：
在正常运行条件下不会产生电弧、火花或可能点燃爆炸白璧微瑕混合物的高温，结构上采取措施提高安全裕度，以避免在正常和认可的过载条件
下邮现电弧、火花或高温电气设备，其标志为“e”；
◆ 粉尘防爆电气设备：
按规定条件设计制造，使其外壳能阻可燃粉尘进入或进入量不会防碍设备安全运行，内部堆积的粉尘也不易产生点燃，从而保证使用时不会引起
周围爆炸混合物的爆炸的电气设备。

注：粉尘防爆电气设备的温度组别与气体防爆电气设备的组别划分相同。
粉尘防爆电气设备根据美标和欧标的差异，为分 A、B 两种型式。A、B 两种采用的试验方法不同，但保护的等级是相同的。

名词术语 防爆标志举例

温度组别 气体引燃温度 设备允许高度表面温度 ◆ 如电气设备为 IIB 类隔爆型 T3 组，标志为 ExdIIBT3;
◆ 如电气设备为 II 类增安型，温度组别为 T2 组，标志为 ExdIIT2；
T6 85 ＜ T ≤ l00 85
T5 100 ＜ T ≤ 135 100 ◆ 如电气设备采用一种以上的复合型式，则先标出主体防爆型式，后标出
其它防爆型式，如主体采用增安型内装 IIC 类隔爆部件，温度组别为 T4，
T4 135 ＜ T ≤ 200 135 标志为 ExedII CT4。如果主要部件采用隔爆型 IIB 类，T4 组，其余部件为
T3 200 ＜ T ≤ 300 200
增安型，则防爆标志为 ExdeIIBT54。
T2 300 ＜ T ≤ 450 300
◆ DIPA20TA， T4， DIP 表示粉尘防爆， A20 表示可使用于 20 区的 A 型设备，
T1 45 ＜ T 450
TA，T4 表示设备的温度组别为 T4(135℃ )。
