P. 176

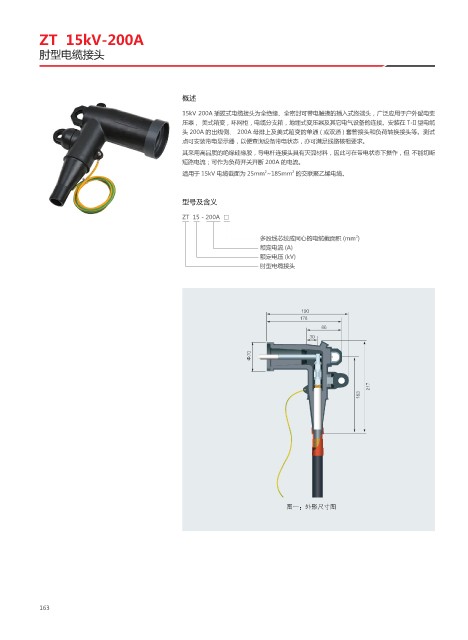

ZT 15kV-200A
肘型电缆接头
概述
15kV 200A 插拔式电缆接头为全绝缘、全密封可带电触摸的插入式终端头，广泛应用于户外配电变
压器， 美式箱变，环网柜，电缆分支箱，地埋式变压器及其它电气设备的连接。安装在 T-II 型电缆
头 200A 的出线侧、 200A 母排上及美式箱变的单通 ( 或双通 ) 套管接头和负荷转换接头等。测试
点可安装带电显示器，以便查询设备带电状态，亦可满足线路核相要求。
其采用高品质的绝缘硅橡胶，导电杆连接头具有灭弧材料，因此可在带电状态下操作，但 不能切断
短路电流；可作为负荷开关开断 200A 的电流。
2
2
适用于 15kV 电缆截面为 25mm ~185mm 的交联聚乙烯电缆。
型号及含义
ZT 15 - 200A □
多股线芯绞成同心的电缆截面积 (mm )
2
额定电流 (A)
额定电压 (kV)
肘型电缆接头
