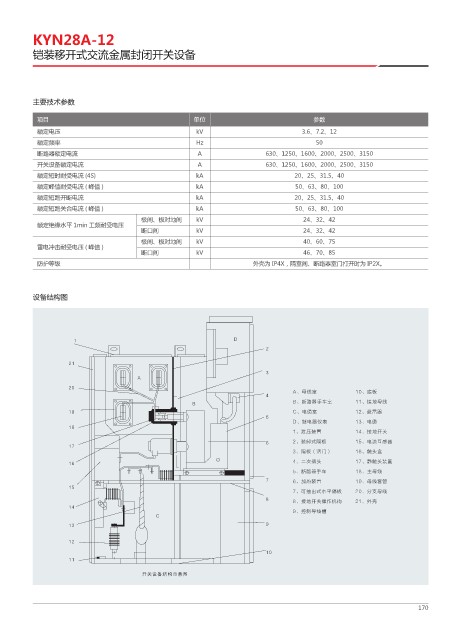

KYN28A-12

铠装移开式交流金属封闭开关设备

主要技术参数

项目 单位 参数
额定电压 kV 3.6、7.2、12
额定频率 Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150
开关设备额定电流 A 630、1250、1600、2000、2500、3150
额定短时耐受电流 (4S) kA 20、25、31.5、40
额定峰值耐受电流 ( 峰值 ) kA 50、63、80、100
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流 ( 峰值 ) kA 50、63、80、100
极间、极对地间 kV 24、32、42
额定绝缘水平 1min 工频耐受电压
断口间 kV 24、32、42
极间、极对地间 kV 40、60、75
雷电冲击耐受电压 ( 峰值 )
断口间 kV 46、70、85
防护等级 外壳为 IP4X，隔室间、断路器室门打开时为 IP2X。

设备结构图

%

"

"Ƞ⃺㏬ბ ȠᏂᲬ

# #Ƞ᫚䌜க᝸䒓ბ Ƞᣒౝ⃺㏬
$Ƞ⩢㐳ბ Ƞ䖬䰤க

%Ƞ㐔⩢கЗ㶕 Ƞ⩢㐳

Ƞ⇱ࢸ㷲㒛 Ƞᣒౝᐭڠ
Ƞ㷲ࢥᐼ䯁Წ Ƞ⩢≮οᙌக

Ƞ䯁Წ喍≨䬕喎 Ƞ㼓๡⯿
Ƞι⁎᣿๡ Ƞ䲆㼓๡㷲㒛
Ƞ᫚䌜க᝸䒓 Ƞͨ⃺㏬
Ƞߍ☚㷲㒛 Ƞ⃺㏬ຄノ

Ƞज៪ܧᐼⅡᎠ䯁Წ Ƞܳᩜ⃺㏬
Ƞᣒౝᐭڠ᧺҉ᱧᲱ Ƞใภ

Ƞᣔݣᄩ㏬Ἢ
$

धС᝹ܫፆౝᇧ਒ڎ

170
