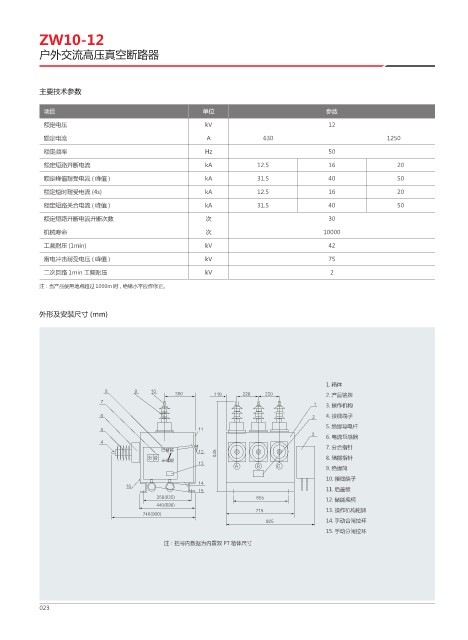

ZW10-12

户外交流高压真空断路器

主要技术参数

项目 单位 参数

额定电压 kV 12
额定电流 A 630 1250
额定频率 Hz 50
额定短路开断电流 kA 12.5 16 20
额定峰值耐受电流 ( 峰值 ) kA 31.5 40 50
额定短时耐受电流 (4s) kA 12.5 16 20
额定短路关合电流 ( 峰值 ) kA 31.5 40 50

额定短路开断电流开断次数 次 30
机械寿命 次 10000
工频耐压 (1min) kV 42
雷电冲击耐受电压 ( 峰值 ) kV 75
二次回路 1min 工频耐压 kV 2

注：当产品使用地点超过 1000m 时，绝缘水平应作修正。

外形及安装尺寸 (mm)

1. 箱体

2. 产品铭牌

3. 操作机构
4. 接线端子
5. 绝缘导电杆

6. 电流互感器

7. 分合指针
ጟו㘪
ܳव 8. 储能指针
᱗ו㘪

" # $ 9. 绝缘筒
10. 接线端子

11. 后盖板
12. 储能摇柄

13. 操作机构铭牌

14. 手动合闸拉环
15. 手动分闸拉环
注：括号内数据为内置双 PT 箱体尺寸
