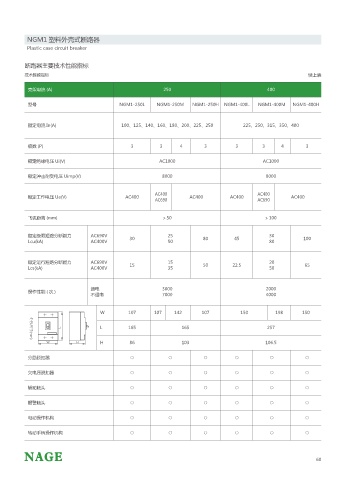

NGM1 塑料外壳式断路器
Plastic case circuit breaker
断路器主要技术性能指标
技术性能指标 续上表
壳架电流 (A) 250 400
型号 NGM1-250L NGM1-250M NGM1-250H NGM1-400L NGM1-400M NGM1-400H
额定电流 In(A) 100、125、140、160、180、200、225、250 225、250、315、350、400
极数 (P) 3 3 4 3 3 3 4 3
额定绝缘电压 Ui(V) AC1000 AC1000
额定冲击耐受电压 Uimp(V) 8000 8000
AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400 AC400
AC690 AC690
飞弧距离 (mm) ≯ 50 ≯ 100
额定极限短路分断能力 AC690V 30 25 80 45 30 100
Lcu(kA) AC400V 50 80
额定运行短路分断能力 AC690V 15 15 50 22.5 20 65
Lcs(kA) AC400V 35 50
通电 3000 2000
操作性能 ( 次 )
不通电 7000 4000
W 107 107 142 107 150 198 150
L 165 165 257
-
्ܰࡆࠩ NN
8 ) H 86 103 106.5
分励脱扣器 ○ ○ ○ ○ ○ ○
欠电压脱扣器 ○ ○ ○ ○ ○ ○
辅助触头 ○ ○ ○ ○ ○ ○
报警触头 ○ ○ ○ ○ ○ ○
电动操作机构 ○ ○ ○ ○ ○ ○
转动手柄操作机构 ○ ○ ○ ○ ○ ○
