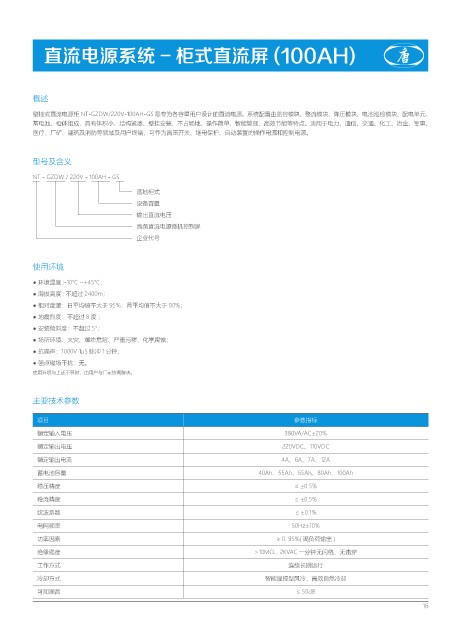

直流电源系统 - 柜式直流屏 (100AH)

概述

壁挂式直流电源柜 NT-GZDW/220V-100AH-GS 是专为各容量用户设计的直流电源。系统配置由监控模块、整流模块、降压模块、电池巡检模块、配电单元、
蓄电池、柜体组成，具有体积小、结构紧凑、壁挂安装、不占场地、操作简单、智能管理、高效节能等特点。适用于电力、通信、交通、化工、冶金、军事、
医疗、厂矿、建筑及消防等领域及用户终端，可作为高压开关、继电保护、自动装置的操作电源和控制电源。

型号及含义

NT - GZDW / 220V - 100AH - GS
落地柜式
设备容量
输出直流电压
高频直流电源微机控制屏
企业代号

使用环境

● 环境温度 :-10℃ ~+45℃；
● 海拔高度 : 不超过 2400m；
● 相对度湿：日平均值不大于 95%，月平均值不大于 90%；
● 地震烈度：不超过 8 度 ；
● 安装倾斜度：不超过 5°；
● 场所环境：火灾、爆炸危险、严重污秽、化学腐蚀；
● 抗噪声：1000V 1μS 脉冲 1 分钟；
● 强点磁场干扰：无。
使用环境与上述不符时，由用户与厂家协商解决。

主要技术参数

项目 参数指标
额定输入电压 380VA/AC±20%
额定输出电压 220VDC、110VDC
额定输出电流 4A、6A、7A、12A

蓄电池容量 40Ah、55Ah、65Ah、80Ah、100Ah
稳压精度 ≤ ±0.5%
稳流精度 ≤ ±0.5%
纹波系数 ≤ ±0.1%
电网频率 50Hz±10%
功率因素 ≥ 0. 95%( 满负荷输出 )
绝缘强度 >10MΩ、2KVAC 一分钟无闪络，无击穿
工作方式 连续长期运行

冷却方式 智能温控型风冷、高效自然冷却
可闻噪音 ≤ 50dB
