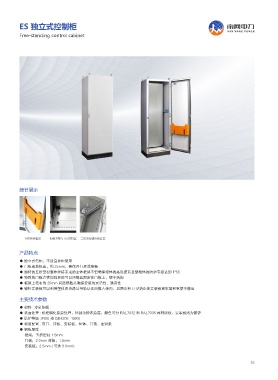

ES 独立式控制柜 ࡽ௴̓ܺ
NAN WANG POWER
Free-standing control cabinet

细节展示

五折结构框架 加强方管与 A3 资料盒 三段活动进出线装置

产品特点
● 独立式电柜，不适宜并柜使用
● 门板离地很高，约 25mm，确保开门灵活顺畅
● 独特的五折型材整体焊接而成的主体框架不但确保柜体的高强度而且使柜体的防护等级达到 IP55
● 特殊的门板方管加强系统可以用螺丝固定在门板上，便于拆卸
● 框架上密布的 25mm 间距模数孔确保安装的灵活性、通用性
● 镀锌安装板可以利用塑料滑块通过导轨从正面推入柜内，且两边有 U 型折边使安装板更牢固和更便于搬运
主要技术参数

● 材料 : 冷轧钢板 :
● 表面处理 : 机柜磷化底涂处理，外部为粉末涂层，颜色可分 RAL7032 和 RAL7035 两种织纹，安装板则为镀锌
● 防护等级 :IP55( 按 GB4205-1993)
● 标准配置 : 前门、背板、安装板、柜体、门锁、密封条
● 钢板厚度 :
框架：五折型材 1.5mm
门板：2.0mm 背板：1.5mm
安装板：2.5mm ( 可选 3.0mm)

16
