塑料外壳式断路器
Plastic shell circuit breaker
PDM1

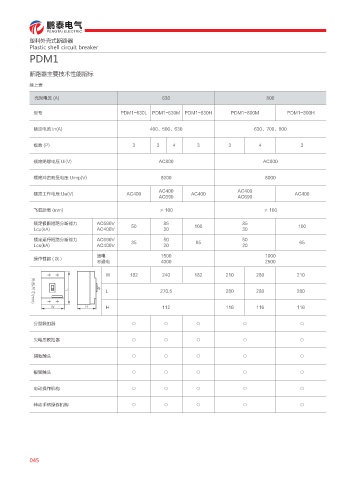

断路器主要技术性能指标

续上表
壳架电流 (A) 630 800

型号 PDM1-630L PDM1-630M PDM1-630H PDM1-800M PDM1-800H

额定电流 In(A) 400、500、630 630、700、800

极数 (P) 3 3 4 3 3 4 3

额定绝缘电压 Ui(V) AC800 AC800

额定冲击耐受电压 Uimp(V) 8000 8000
AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400
AC690 AC690

飞弧距离 (mm) ≯ 100 ≯ 100

额定极限短路分断能力 AC690V 50 85 100 85 100
Lcu(kA) AC400V 30 30
额定运行短路分断能力 AC690V 35 50 65 50 65
Lcs(kA) AC400V 20 20
通电 1500 1000
操作性能 ( 次 )
不通电 4000 2500
W 182 240 182 210 280 210

-
L 270.5 280 280 280
्ܰࡆࠩ NN
8 ) H 112 116 116 116

分励脱扣器 ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○
