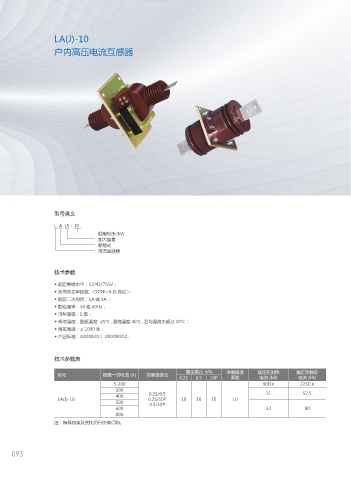

LA(J)-10
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
户内高压电流互感器
型号含义
L A (J) - 10
额定电压 (kV)
加大容量
穿墙式
电流互感器
技术参数
◆ 额定绝缘水平：12/42/75kV；
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定二次电流：5A 或 1A ；
◆ 额定频率：50 或 60Hz；
◆ 污秽等级：II 级；
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃；
◆ 海拔高度：≤ 1000 米；
◆ 产品标准：GB20840.1 GB20840.2。
技术参数表
额定输出 (VA) 准确限值 额定短时热 额定动稳定
型号 额定一次电流 (A) 准确级组合
0.2S 0.5 10P 系数 电流 (kA) 电流 (kA)
5-200 90I1n 225I1n
300
400 0.2S/0.5 21 52.5
LA(J)-10 0.2S/10P 10 10 15 10
500 0.5/10P
600 32 80
800
注：特殊容量及变比另行协商订购。
