LXK-Φ80-140
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!

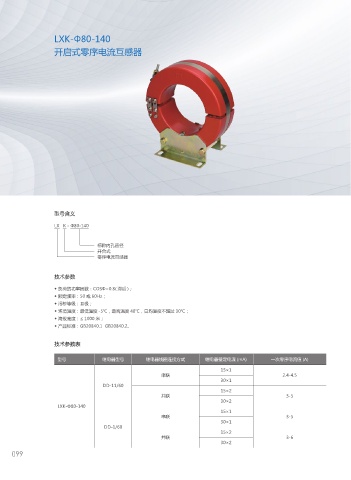

开启式零序电流互感器

型号含义

LX K - Φ80-140

标称内孔直径
开合式
零序电流互感器

技术参数
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定频率：50 或 60Hz；
◆ 污秽等级：Ⅱ极；
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃；
◆ 海拔高度：≤ 1000 米；
◆ 产品标准：GB20840.1 GB20840.2。

技术参数表

型号 继电器型号 继电器线圈连接方式 继电器整定电流 (mA) 一次零序电流值 (A)

15×1
串联 2.4-4.5
30×1
DD-11/60
15×2
并联 3-5
30×2
LXK-Φ80-140
15×1
串联 3-5
30×1
DD-1/60
15×2
并联 3-6
30×2
