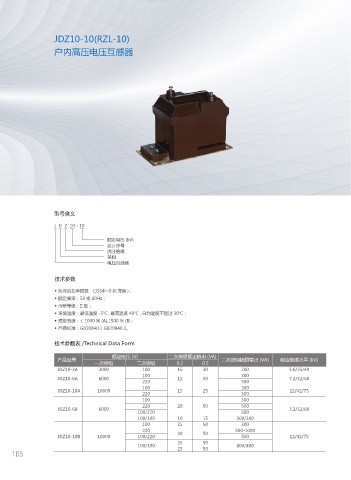

JDZ10-10(RZL-10)
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
户内高压电压互感器

型号含义

J D Z 10 - 10

额定电压 (kV)
设计序号
浇注绝缘
单相
电压互感器

技术参数

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定频率：50 或 60Hz；
◆ 污秽等级：II 级；
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃；
◆ 海拔高度：≤ 1000 米 (A),1500 米 (B)；
◆ 产品标准：GB20840.1 GB20840.3。

技术参数表 /Technical Data Form

额定电压 (V) 二次绕组额定输出 (VA)
产品型号 二次绕组极限输出 (VA) 额定绝缘水平 (kV)
—次绕组 二次绕组 0.2 0.5
JDZ10-3A 3000 100 15 30 300 3.6/25/40
100 300
JDZ10-6A 6000 15 30 7.2/32/60
220 500
100 300
JDZ10-10A 10000 15 25 12/42/75
220 500
100 300
220 20 50 500
JDZ10-6B 6000 7.2/32/60
100/220 500
100/100 10 15 300/300
100 25 50 300
220 500-1000
JDZ10-10B 10000 100/220 30 50 500 12/42/75
25 50
100/100 25 50 800/800
105
