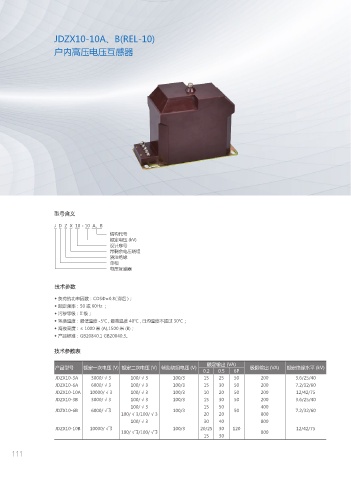

JDZX10-10A、B(REL-10)
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
户内高压电压互感器

型号含义

J D Z X 10 - 10 A、B
结构代号
额定电压 (kV)
设计序号
带剩余电压绕组
浇注绝缘
单相
电压互感器

技术参数

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定频率：50 或 60Hz ；
◆ 污秽等级：II 级；
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃；
◆ 海抜高度：≤ 1000 米 (A),1500 米 (B)；
◆ 产品标准：GB20840.1 GB20840.3。

技术参数表

额定输出 (VA)
产品型号 额定一次电压 (V) 额定二次电压 (V) 辅助绕组电压 (V) 极限输出 (VA) 额定绝缘水平 (kV)
0.2 0.5 6P
JDZX10-3A 3000/ √ 3 100/ √ 3 100/3 15 25 50 200 3.6/25/40
JDZX10-6A 6000/ √ 3 100/ √ 3 100/3 15 30 50 200 7.2/32/60
JDZX10-10A 10000/ √ 3 100/ √ 3 100/3 10 20 50 200 12/42/75
JDZX10-3B 3000/ √ 3 100/ √ 3 100/3 15 30 50 200 3.6/25/40
100/ √ 3 15 50 400
JDZX10-6B 6000/ √ 3 100/3 50 7.2/32/60
100/ √ 3/100/ √ 3 20 20 800
100/ √ 3 30 40 800
JDZX10-10B 10000/ √ 3 100/3 20/25 30 120 12/42/75
100/ √ 3/100/ √ 3 800
15 30
