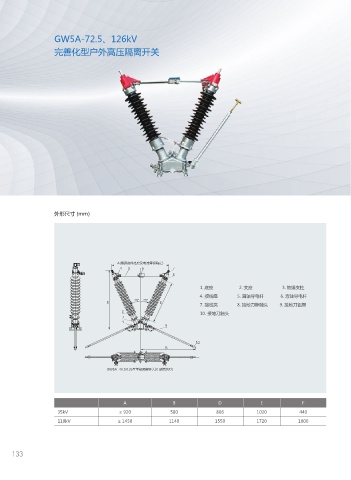

GW5A-72.5、126kV
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
完善化型户外高压隔离开关
外形尺寸 (mm)
" ᵦᢛ⨤У倅Ꮣࣷ⩢≮ぶ㏔Ⴧ
1. 底座 2. 支座 3. 绝缘支柱
4. 接线座 5. 圆轴导电杆 6. 方轴导电杆
c c
& &
7. 接线夹 8. 接地刀静触头 9. 接地刀铝管
10. 接地刀触头
#
(8 " ᭌࢂᲮ䯁⻨ᐭڠ ** ಸᣒౝܭ
A B D E F
35kV ≥ 920 580 806 1020 440
110kV ≥ 1450 1140 1550 1720 1000
133
