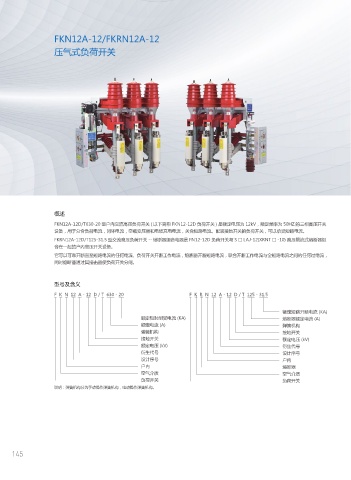

FKN12A-12/FKRN12A-12
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
压气式负荷开关

概述

FKN12A-12D/T630-20 型户内交流高压负荷开关 ( 以下简称 FKN12-12D 负荷开关 ) 是额定电压为 12kV，额定频率为 50HZ 的三相高压开关
设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKRN12A-12D/T125-31.5 型交流高压负荷开关 -- 熔断器组合电器是 FN12-12D 负荷开关与 S □ LAJ-12(XRNT □ -10) 高压限流式熔断器组
合在一起的户内高压开关设备。
它可以可靠开断直至短路电流的任何电流、负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，
同时熔断器通过其撞击器使负荷开关分闸。

型号及含义

F K N 12 A - 12 D / T 630 - 20 F K R N 12 A - 12 D / T 125 - 31.5

额定短路开断电流 (KA)
额定短时耐受电流 (KA) 熔断器额定电流 (A)
额定电流 (A) 弹簧机构
弹簧机构 接地开关
接地开关 额定电压 (kV)
额定电压 (kV) 衍生代号
衍生代号 设计序号
设计序号 户内
户内 熔断器
空气介质 空气介质
负荷开关 负荷开关
说明：弹簧机构分为手动操作弹簧机构，电动操作弹簧机构。
