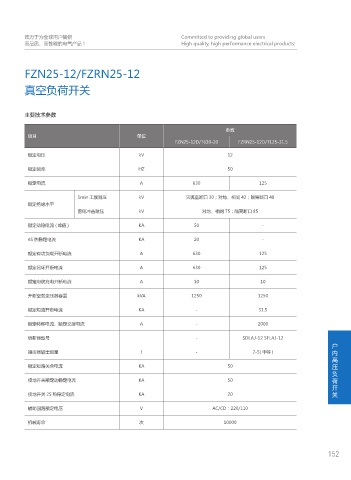

FZN25-12/FZRN25-12

真空负荷开关

主要技术参数

参数
项目 单位
FZN25-12D/T630-20 FZRN25-12D/T125-31.5

额定电压 kV 12

额定频率 HZ 50

额定电流 A 630 125

1min 工频耐压 kV 灭弧室断口 30；对地、相间 42；隔离断口 48
额定绝缘水平
雷电冲击耐压 kV 对地、相间 75；隔离断口 85

额定动稳电流 ( 峰值 ) KA 50 -

4S 热稳定电流 KA 20 -

额定有功负载开断电流 A 630 125

额定闭环开断电流 A 630 125

额定电缆充电开断电流 A 10 10

开断空载变压器容量 kVA 1250 1250

额定短路开断电流 KA - 31.5

额定转移电流、额定交接电流 A - 2000

熔断器型号 - SDLAJ-12 SFLAJ-12
户
撞击器输出能量 J - 2-5( 中等 ) 内
高
额定短路关合电流 KA 50 压
负
接地开关额定动稳定电流 KA 50 荷
开
接地开关 2S 热稳定电流 KA 20 关

辅助回路额定电压 V AC/CD：220/110

机械寿命 次 10000

152
