HXGN15-12 Committed to providing global users
致力于为全球用户提供
高品质、高性能的电气产品！ High quality, high performance electrical products!

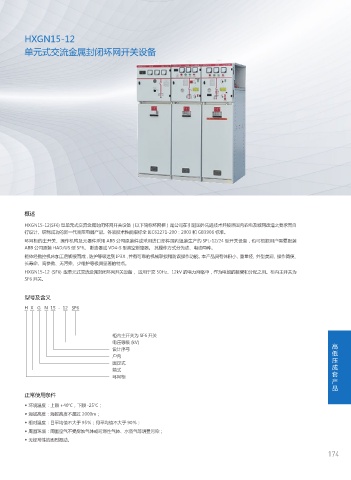

单元式交流金属封闭环网开关设备

概述

HXGN15-12(SF6) 型单元式交流金属封闭环网开关设备 ( 以下简称环网柜 ) 是公司在引进国外先进技术并按照国内农电及城网改造之要求而自
行设计、研制成功的新一代高压电器产品。各项技术性能指标全 IEC62271-200：2003 和 GB3906 标准。
环网柜的主开关、操作机构及元器件采用 ABB 公司原装件或采用进口部件国内组装生产的 SFL-12/24 型开关设备，也可根据用户需要配装
ABB 公司原装 HAD/US 型 SF6。 断路器或 VD4-S 型真空断路器。 其操作方式分为动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到 IP3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简便、
长寿命、高参数、无污染、少维护等极具显著的特点。
HXGN15-12 (SF6) 型单元式交流金属封闭环网开关设备， 适用于交 50Hz、12kV 的电力网络中，作为电能的接受和分配之用。柜内主开关为
SF6 开关。

型号及含义

H X G N 15 - 12 SF6

柜内主开关为 SF6 开关
电压等级 (kV)
设计序号 高
户内 低
固定式 压
箱式 成
环网柜 套
产
品
正常使用条件
◆ 环境温度：上限 +40℃，下限 -25℃；
◆ 海拔高度：海拔高度不超过 2000m；
◆ 相对温度：日平均值不大于 95％；月平均值不大于 90％；
◆ 周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；
◆ 无经常性的剧烈振动。
174
