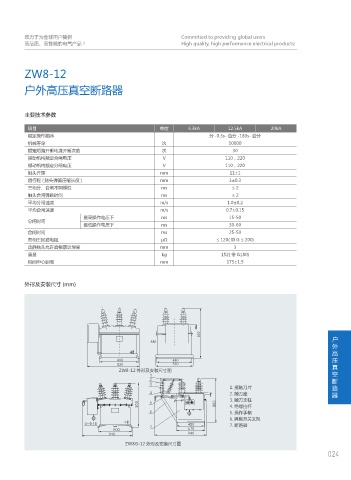

ZW8-12

户外高压真空断路器

主要技术参数

项目 单位 6.3kA 12.5kA 20kA
额定操作顺序 分 -0.3s- 合分 -180s- 合分
机械寿命 次 10000
额定短路开断电流开断次数 次 30
操动机构额定合闸电压 V 110，220
操动机构额定分闸电压 V 110，220
触头开距 mm 11±1
超行程 ( 触头弹簧压缩长度 ) mm 3±0.3
三相分、合闸不同期性 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 1.0±0.2
平均合闸速度 m/s 0.7±0.15
最高操作电压下 ms 15-50
分闸时间
最低操作电压下 ms 30-60
合闸时间 ms 25-50
各相主回路电阻 μΩ ≤ 120( 带 G ≤ 200)
动静触头允许磨损累计厚度 mm 3
重量 kg 152( 带 G180)
相间中心距离 mm 175±1.5

外形及安装尺寸 (mm)

户
外
高
压
真
ZW8-12 外形及安装尺寸图
空
断

1. 接触刀片 路
2. 触刀座 器
3. 触刀支柱

4. 绝缘拉杆
5. 操作手柄
6. 隔离开关支架
Ÿ 7. 断路器

ZW8G-12 外形及安装尺寸图
