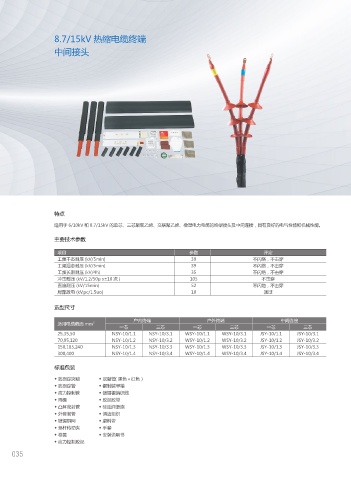

8.7/15kV 热缩电缆终端
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
中间接头

特点

适用于 6/10kV 和 8.7/15kV 的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。

主要技术参数

项目 参数 评定
工频干态耐压 (kV/5min) 39 不闪络，不击穿
工频湿态耐压 (kV/5min) 39 不闪络，不击穿
工频长期耐压 (kV/4h) 35 不闪络，不击穿
冲击耐压 (kV/1.2/50μ s±10 次 ) 105 不击穿
直流耐压 (kV/15min) 52 不闪络，不击穿
局部放电 (kV.pc/1.5uo) 10 通过

选型尺寸

户内终端 户外终端 中间连接
适用电缆截面 mm 2
一芯 三芯 一芯 三芯 一芯 三芯
25,35,50 NSY-10/1.1 NSY-10/3.1 WSY-10/1.1 WSY-10/3.1 JSY-10/1.1 JSY-10/3.1
70,95,120 NSY-10/1.2 NSY-10/3.2 WSY-10/1.2 WSY-10/3.2 JSY-10/1.2 JSY-10/3.2
150,185,240 NSY-10/1.3 NSY-10/3.3 WSY-10/1.3 WSY-10/3.3 JSY-10/1.3 JSY-10/3.3
300,400 NSY-10/1.4 NSY-10/3.4 WSY-10/1.4 WSY-10/3.4 JSY-10/1.4 JSY-10/3.4

标准包装

◆ 防跟踪突破 ◆ 双壁管（黑色+红色）
◆ 防跟踪管 ◆ 钢制装甲箱
◆ 应力控制管 ◆ 镀锡铜编织线
◆ 雨棚 ◆ 胶泥胶带
◆ 凸耳密封管 ◆ 硅油润滑脂
◆ 外套套管 ◆ 清洁组织
◆ 镀锡铜网 ◆ 磨料带
◆ 蜗杆传动夹 ◆ 手套
◆ 卷簧 ◆ 安装说明书
◆ 应力控制胶泥
