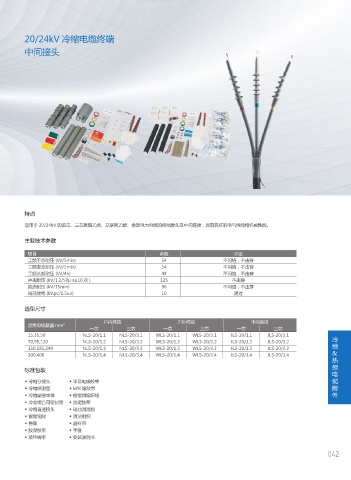

20/24kV 冷缩电缆终端 Committed to providing global users
致力于为全球用户提供
高品质、高性能的电气产品！ High quality, high performance electrical products!
中间接头

特点

适用于 20/24kV 的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。

主要技术参数

项目 参数 评定
工频干态耐压 (kV/5min) 54 不闪络，不击穿
工频湿态耐压 (kV/5min) 54 不闪络，不击穿
工频长期耐压 (kV/4h) 48 不闪络，不击穿
冲击耐压 (kV/1.2/50μ s±10 次 ) 125 不击穿
直流耐压 (kV/15min) 96 不闪络，不击穿
局部放电 (kV.pc/1.5uo) 10 通过

选型尺寸
户内终端 户外终端 中间连接
适用电缆截面 mm 2
一芯 三芯 一芯 三芯 一芯 三芯
25,35,50 NLS-20/1.1 NLS-20/3.1 WLS-20/1.1 WLS-20/3.1 JLS-20/1.1 JLS-20/3.1
70,95,120 NLS-20/1.2 NLS-20/3.2 WLS-20/1.2 WLS-20/3.2 JLS-20/1.2 JLS-20/3.2 冷
150,185,240 NLS-20/1.3 NLS-20/3.3 WLS-20/1.3 WLS-20/3.3 JLS-20/1.3 JLS-20/3.3 缩
300,400 NLS-20/1.4 NLS-20/3.4 WLS-20/1.4 WLS-20/3.4 JLS-20/1.4 JLS-20/3.4 &
热
缩
标准包装
电
◆ 冷缩分接头 ◆ 半导电橡胶带 缆
◆ 冷缩保温管 ◆ EPR 橡胶带 附
◆ 冷缩端接本体 ◆ 镀锡铜编织线 件
◆ 冷收缩凸耳密封管 ◆ 胶泥胶带
◆ 冷缩直通接头 ◆ 硅油润滑脂
◆ 镀锡铜网 ◆ 清洁组织
◆ 卷簧 ◆ 磨料带
◆ 胶泥胶带 ◆ 手套
◆ 装甲铸带 ◆ 安装说明书

042
