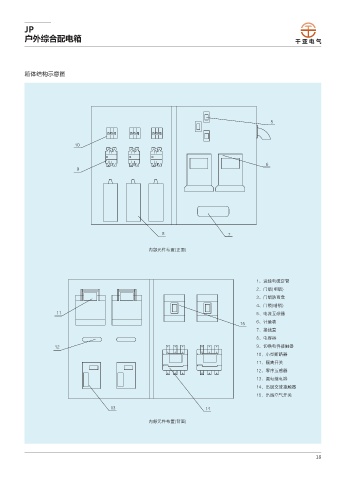

内部元件布置(正面)

1、进线电缆穿管
2、门锁(明锁)
3、门锁防雨盒
4、门锁(暗锁)
11 5、电流互感器
15 6、计量表
7、接线盒
8、电容器
12 9、切换电容接触器
10、小型断路器
11、隔离开关
12、零序互感器
13、漏电继电器
14、出线交流接触器
15、出线空气开关

13 14

内部元件布置(背面)

18
