齐开电气

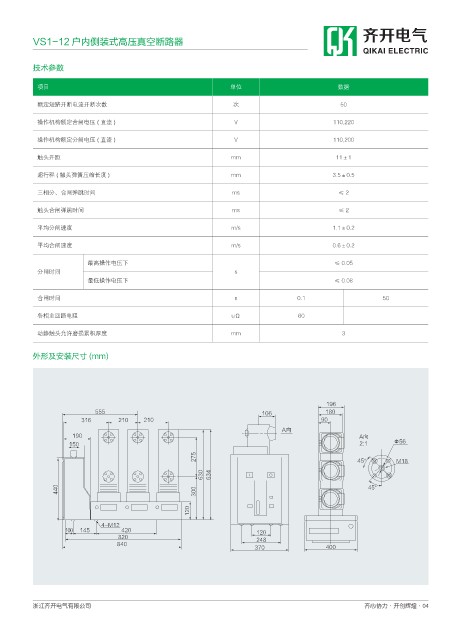

VS1-12 户内侧装式高压真空断路器
QIKAI ELECTRIC
技术参数
项目 单位 数据
额定短路开断电流开断次数 次 50
操作机构额定合闸电压 ( 直流 ) V 110,220
操作机构额定分闸电压 ( 直流 ) V 110,200
触头开距 mm 11±1
超行程 ( 触头弹簧压缩长度 ) mm 3.5±0.5
三相分、合闸弹跳时间 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 1.1±0.2
平均合闸速度 m/s 0.6±0.2
最高操作电压下 ≤ 0.05
分闸时间 s
最低操作电压下 ≤ 0.08
合闸时间 s 0.1 50
各相主回路电阻 uΩ 60
动静触头允许磨损累积厚度 mm 3
外形及安装尺寸 (mm)
"ा
"ा
c .
c
.
浙江齐开电气有限公司 齐心协力·开创辉煌·04
