齐开电气
           QKW1 万能式断路器
                                                                                                QIKAI ELECTRIC
           智能脱扣器参数

            智能脱扣器                                L型(经济型)                         M型(标准型) H型(通讯型)
            精度                                      ±10%                                ± 10%
            热记忆 (30min,断电可清除 )                标准 +OFF( 退出位置 )                      标准 +OFF( 退出位置 )
            电压指示
            电压指示                                                    U AB -U BC -U CA -max ± 3%
            试验
            试验                                     瞬动跳闸                    可模拟各种故障电流进行分闸 ( 脱扣或不脱扣 )
            故障输出
            自诊断                                 内部过热,控制器无工作电源,MCU 运行不正常, 开关拒动等面板显示和报警触点输出
            输出故障类型                            Ir1、Ir4、自诊断、OCR               Ir1、Ir2、Ir3、Ir4、Ic1、Ic2、自诊断、OCR
            RS485 通讯接口
            RS485 通讯接口                                                            仅 H 型采用 ( 按用户要求 )

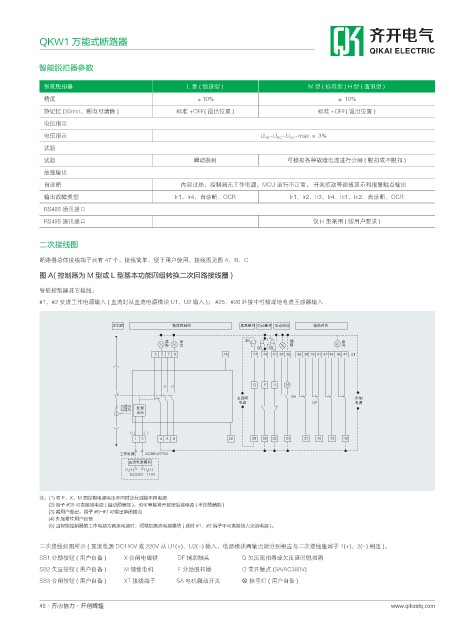

           二次接线图
           断路器总体接线端子共有 47 个,接线简单、便于用户使用,接线图见图 A、B、C

           图 A( 控制器为 M 型或 L 型基本功能四组转换二次回路接线圈 )
           智能控制器其它接线:
           #1、#2 交流工作电源输入 ( 直流时从直流电源模块 U1、U2 输入 ); #25、#26 外接中性极或地电流互感器输入


                              ͧ⩡䌛            ᮦ㘩ᣓݢஔ             ㉓ᕑ᫙ᐬ ⩡ߔ᫙ᐬ ⩡ߔ䬙ऴ     䒱ߕᐬڟ
                                            ᩱ   䬙                     +     ה             ᫙
                                            䯈   ऴ               4#          㘩             ᐬ
                                                                   4#    4#
                                                                                                              95



                                                                  2  '  9  .
                               9
                                                              ͧఊ䌛           4"               ᣓݢ
                                                               ⩡⎼                 %'         ⩡⎼
                                  ᝂ    ะ⤲
                                  ᝂ
                                    ࢁٯ



                                ጑҈⩡⎼  "$   7    7
                                  Ⱐ≭⩡⎼Ὅಃ
                                 6        6
                                  %$   7      7


           注:(1) 若 F、X、M 的控制电源电压不同时应分别接不同电源
                  (2) 端子 #35 可直接接电源 ( 自动预储能 ),也可串接常开按钮后接电源 ( 手控预储能 )
                  (3) 若用户提出,端子 #6-#7 可输出常闭接点
                  (4) 外加附件用户自备
                  (5) 当智能控制器的工作电源为直流电源时,须增加直流电源模块 ( 此时 #1、#2 端子不可直接接入交流电源 )。


           二次接线如图所示 ( 直流电源 DC110V 或 220V 从 U1(+)、U2(-) 输入,电源模块两输出端分别相应与二次接线座端子 1(+)、2(-) 相连 )。
           SB1 分励按钮 ( 用户自备 )           X 合闸电磁铁            DF 辅助触头                    Q 欠压脱扣器或欠压延时脱扣器
           SB2 欠压按钮 ( 用户自备 )           M 储能电机               F 分励脱扣器                   O 常开触点 (3A/AC380V)
           SB3 合闸按钮 ( 用户自备 )           XT 接线端子             SA 电机微动开关                  信号灯 ( 用户自备 )
