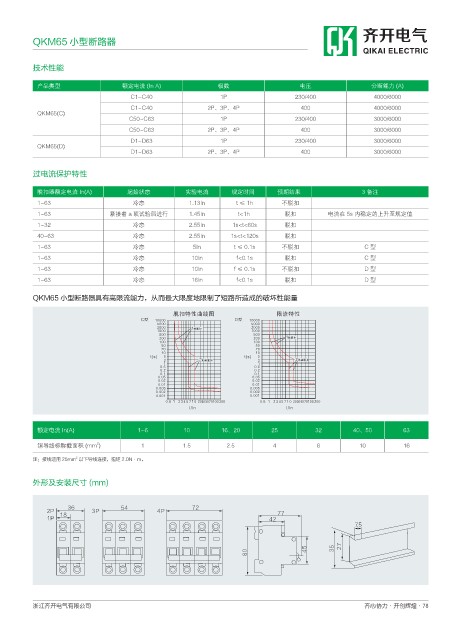

Page 85 - 浙江齐开电气有限公司

齐开电气
QKM65 小型断路器
QIKAI ELECTRIC
技术性能

产品类型 额定电流 (In A) 极数 电压 分断能力 (A)
C1~C40 1P 230/400 4000/6000
C1~C40 2P、3P、4P 400 4000/6000
QKM65(C)
C50~C63 1P 230/400 3000/6000
C50~C63 2P、3P、4P 400 3000/6000
D1~D63 1P 230/400 3000/6000
QKM65(D)
D1~D63 2P、3P、4P 400 3000/6000

过电流保护特性

脱扣器额定电流 In(A) 起始状态 实验电流 规定时间 预期结果 3 备注
1~63 冷态 1.13In t ≤ 1h 不脱扣
1~63 紧接着 a 顶试验后进行 1.45In t<1h 脱扣 电流在 5s 内稳定的上升至规定值
1~32 冷态 2.55In 1s<t<60s 脱扣
40~63 冷态 2.55In 1s<t<120s 脱扣
1~63 冷态 5In t ≤ 0.1s 不脱扣 C型
1~63 冷态 10In f<0.1s 脱扣 C型
1~63 冷态 10In f ≤ 0.1s 不脱扣 D型
1~63 冷态 16In f<0.1s 脱扣 D型
QKM65 小型断路器具有高限流能力，从而最大限度地限制了短路所造成的破坏性能量

ᑱ੭ྱবఛጲڎ ᬌึྱব
$ۋ %ۋ

U T U T

* *O * *O
额定电流 In(A) 1~6 10 16、20 25 32 40、50 63
2
铜导线标称截面积 (mm ) 1 1.5 2.5 4 6 10 16
2
注：接线适用 25mm 以下导线连接，扭矩 2.0N·m。
外形及安装尺寸 (mm)

1 1 1
1
