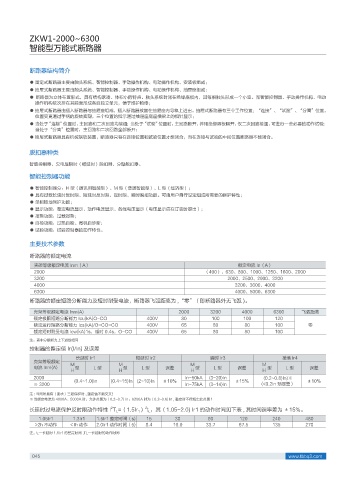

ZKW1-2000~6300
           智能型万能式断路器



           断路器结构简介

           ● 固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成;
           ● 抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成;
           ● 断路器为立体布置形式,具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内,其每相触头形成一个小室。而智能控制器、手动操作机构、电动
             操作机构依次排在其前面形成各自独立单元,便于维护检修;
           ● 抽屉式断路器由插入断路器与抽屉座组成,插入断路器放置在抽屉座内导轨上进出。抽屉式断路器有三个工作位置:“连接”、“试验”、“分离”位置,
             位置变更通过手柄的旋转实现,三个位置的指示通过抽屉座底座横梁上的指针显示;
           ● 当处于“连接”位置时,主回路和二次回路均接通;当处于“试验”位置时,主回路断开,并用绝缘隔板隔开,仅二次回路接通,可进行一些必要的动作试验;
             当处于“分离”位置时,主回路和二次回路全部断开;
           ● 抽屉式断路器具有机械联锁装置,断路器只有在连接位置和试验位置才能闭合,而在连接与试验的中间位置断路器不能闭合。

           脱扣器种类

           智能控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。
           智能控制器功能

           ● 智能控制器分:H 型(通讯用智能型)、M 型(普通智能型)、L 型(经济型);
           ● 具有过载长延时反时限、短延时反时限、定时限、瞬时脱扣功能。可由用户自行设定组成所需要的保护特性;
           ● 单相接地保护功能;
           ● 显示功能:整定电流显示、动作电流显示、各线电压显示(电压显示应在订货时提出);
           ● 报警功能:过载报警;
           ● 自检功能:过热自检、微机自诊断;
           ● 试验功能:试验控制器的动作特性。

           主要技术参数
           断路器的额定电流
             壳架等级额定电流 Inm(A)                                                       额定电流 In(A)
             2000                                                      (400)、630、800、1000、1250、1600、2000
             3200                                                              2000、2500、2900、3200
             4000                                                                 3200、3600、4000
             6300                                                                 4000、5000、6300
           断路器的额定短路分断能力及短时耐受电流,断路器飞弧距离为 ,“零”(即断路器外无飞弧 )。
             壳架等级额定电流 Inm(A)                                   2000      3200       4000       6300      飞弧距离
             额定极限短路分断能力 Icu(kA)O-CO                 400V       80         100        100        120
             额定运行短路分断能力 Ics(kA)/O-CO-CO             400V       65         80         80         100        零
             额定短时耐受电流 Icw(kA)1s,延时 0.4s,O-CO        400V       65         80         80         100
           注:表中分断能力上下进线相同
           控制器的整定值 Ir(I/In) 及误差
                           长延时 Ir1              短延时 Ir2                  瞬时 Ir3                   接地 Ir4
             壳架等级额定      M                M                        M                       M
             电流 Inm(A)        型  L型            型  L型      误差            型  L型      误差           型  L型       误差
                         H                H                        H                       H
             2000         (0.4~1.0)In  (0.4~15)In (2~10)In  ±10%  In~50kA  (3~20)In  ±15%   (0.2~0.8)In)※  ±10%
             ≥ 3200                                              In~75kA  (3~14)In         (<0.2In 预报警)
           注 : 当同时具有(要求)三段保护时 , 整定值不能交叉!
           ※ 当额定电流为 4000A、5000A 时,允许范围为(0.2-0.7) In;6300A 时为(0.2~0.6) In , 整定时不得超出此范围 !
                                       2
                                                   2
           长延时过电流保护反时限动作特性 I T L =(1.5Ir 1 ) t L ,其(1.05~2.0) Ir1 的动作时间见下表 , 其时间误率差为 ±15%。
              1.05Ir1     1.3Ir1  1.5Ir1 整定时间(s)   15        30          60        120         240        480
             >2h 不动作     < lh 动作  2.0Ir1 动作时间(5)   8.4       16.9       33.7       67.5        135        270
           注:t L —长延时 1.5Ir1 的整定时间 ,TL—长延时的动作时间
