P. 58
ZKW1-2000~6300
智能型万能式断路器

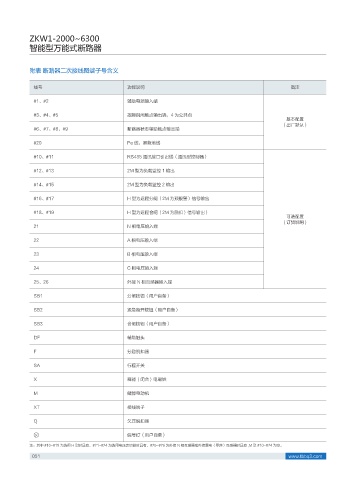

附表 断路器二次接线图端子号含义
线号 功能说明 备注
#1、#2 辅助电源输入端
#3、#4、#5 故障跳闸触点输出端，4 为公共点
基本配置
( 出厂默认 )
#6、#7、#8、#9 断路器状态辅助触点输出端
#20 Pe 线，屏蔽地线
#10、#11 RS485 通讯接口引出线（通讯型控制器）
#12、#13 2M 型为负载监控 1 输出
#14、#15 2M 型为负载监控 2 输出
#16、#17 H 型为远程分闸（2M 为预报警）信号输出
#18、#19 H 型为远程合闸（2M 为脱扣）信号输出）
可选配置
( 订货说明 )
21 N 相电压输入端
22 A 相电压输入端
23 B 相电压输入端
24 C 相电压输入端
25、26 外接 N 相互感器输入端
SB1 分闸按钮（用户自备）
SB2 紧急断开按钮（用户自备）
SB3 合闸按钮（用户自备）
DF 辅助触头
F 分励脱扣器
SA 行程开关
X 释能（闭合）电磁铁
M 储能电动机
XT 接线端子
Q 欠压脱扣器
○ 信号灯（用户自备）
注：其中 #10~#19 为选用 H 型时具有，#21~#24 为选用电压表功能时具有，#25~#26 为外接 N 相互感器或外接漏电（零序）互感器时具有 ,M 型 #10-#24 为空。
