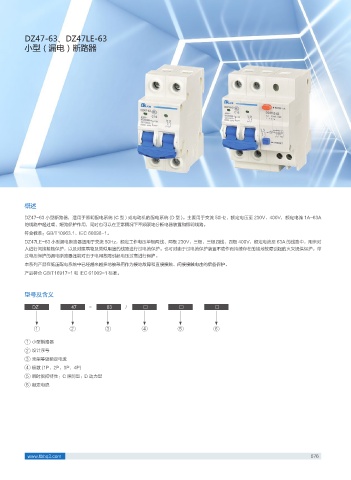

P. 83
DZ47-63、DZ47LE-63
小型（漏电）断路器 庆凯
概述
DZ47-63 小型断路器，适用于照明配电系统 (C 型 ) 或电动机的配电系统 (D 型 )。主要用于交流 50Hz，额定电压至 230V、400V，额定电流 1A~63A
的线路中起过载、短路保护作用，同时也可以在正常情况下不频繁地分断电器装置和照明线路。
符合标准：GB/T10963.1、IEC 60898-1。
DZ47LE-63 小型漏电断路器适用于交流 50Hz，额定工作电压单极两线、两极 230V，三极、三极四线、四极 400V，额定电流至 63A 的线路中，用来对
人进行间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。带
过电压保护的漏电断路器还能对由于电网故障引起电压过高进行保护。
本系列产品在低压配电系统中已经越来越多地被采用作为接地故障和直接接触、间接接触电击的后备保护。
产品符合 GB/T16917-1 和 IEC 61009-1 标准。
型号及含义
DZ 47 63 □ □ □- /
1 2 3 4 5 6
1 小型断路器
2 设计序号
3 壳架等级额定电流
4 极数 (1P、2P、3P、4P)
5 瞬时脱扣特性：C 照明型；D 动力型
6 额定电流
