UNIVERSAL CIRCUIT
          BREAKER SERIES
          RW3 万能式断路器                                                                      仁杰 电气
                                                                                            REN JIE ELECTRIC

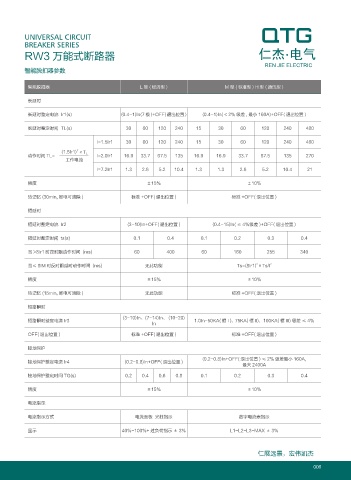

          智能脱扣器参数


           智能脱扣器                                 L型(经济型)                      M型(标准型) H型(通讯型)

           长延时

           长延时整定电流  Ir1(s)                 (0.4-1)In(7 极 )+OFF( 退出位置 )  (0.4-1)In( < 2% 级差 , 最小 160A)+OFF( 退出位置 )

           长延时整定时间  TL(s)                   30    60   120   240    15      30      60     120     240    480

                                  I=1.5Ir1  30    60   120   240    15      30      60     120     240    480
                           2
           动作时间 TL=   (1.5Ir1) ×T L   I=2.0Ir1  16.9  33.7  67.5  135  16.9  16.9  33.7    67.5    135    270
                        工作电流
                                  I=7.2Ir1  1.3   2.6   5.2  10.4   1.3     1.3     2.6    5.2    10.4     21

           精度                                       ±15%                              ±10%

           热记忆 (30min, 断电可清除 )                标准 +OFF( 退出位置 )                    标准 +OFF( 退出位置 )

           短延时

           短延时整定电流  Ir2                      (3-10)In+OFF( 退出位置 )         (0.4-15)In( ≤ 4%级差 )+OFF( 退出位置 )

           短延时整定时间  ts(s)                      0.1         0.4        0.1         0.2        0.3         0.4

           当 >8Ir1 时定时限动作时间  (ms)              60         400         60         160         255        340
           当≤ 8IM 时反时限延时动作时间  (ms)                 无此功能                           Ts=(8Ir1) ×Ts/I 2
                                                                                         2

           精度                                       ±15%                              ±10%
           热记忆 (15min, 断电可清除 )                     无此功能                          标准 +OFF( 退出位置 )

           短路瞬时

                                           (3-10)In、(7-14)In、 (10-20)
           短路瞬时整定电流 Ir3                                             1.0In-50KA( 框 I )、75KA( 框 II)、 100KA( 框 III) 级差 ≤ 4%
                                                     In
           OFF( 退出位置 )                        标准 +OFF( 退出位置 )                    标准 +OFF( 退出位置 )

           接地保护

                                                                       (0.2-0.8)In+OFF( 退出位置 ) ≤ 2% 级差最小 160A,
           接地保护整定电流 Ir4                     (0.2-0.8)In+OFF( 退出位置 )
                                                                                    最大 2400A
           接地保护整定时间 TG(s)                   0.2   0.4   0.6  0.8      0.1         0.2        0.3         0.4

           精度                                       ±15%                              ±10%

           电流指示

           电流指示方式                               电流面板  光柱指示                         数字电流表指示

           显示                              40%-100%+ 过负荷指示 ± 3%                 L1-L2-L3-MAX ± 3%
