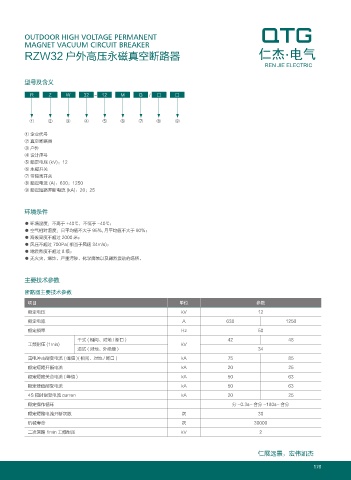

OUTDOOR HIGH VOLTAGE PERMANENT
MAGNET VACUUM CIRCUIT BREAKER
RZW32 户外高压永磁真空断路器 仁杰 电气
REN JIE ELECTRIC

型号及含义

R Z W 32 - 12 M G / □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
① 企业代号
② 真空断路器
③ 户外
④ 设计序号
⑤ 额定电压 (kV)：12
⑥ 永磁开关
⑦ 带隔离开关
⑧ 额定电流 (A)：630；1250
⑨ 额定短路开断电流 (kA)：20；25

环境条件

● 环境温度：不高于 +40℃，不低于 -40℃；
● 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
● 海拔高度不超过 2000 米；
● 风压不超过 700Pa( 相当于风速 34m/s)；
● 地震烈度不超过 8 级；
● 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

主要技术参数

断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630 1250
额定频率 Hz 50
干式 ( 相间、对地 / 断口 ) 42 48
工频耐压 (1min) kV
湿试 ( 对地、外绝缘 ) 34
雷电冲击耐受电流 ( 峰值 )( 相间、对地 / 断口 ) kA 75 85
额定短路开断电流 kA 20 25
额定短路关合电流 ( 峰值 ) kA 50 63
额定蜂值耐受电流 kA 50 63
4S 短时耐受电流 curren kA 20 25
额定操作循环 分 -0.3s- 合分 -180s- 合分
额定短路电流开断次数 次 30
机械寿命 次 30000
二次回路 1min 工频耐压 kV 2
