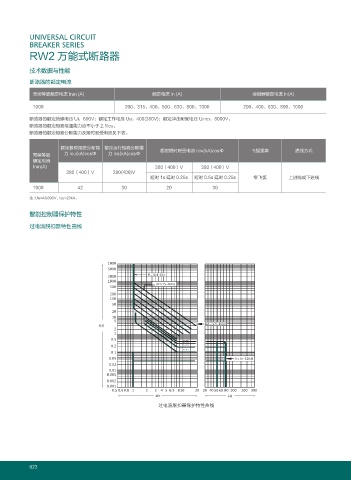

UNIVERSAL CIRCUIT
BREAKER SERIES
RW2 万能式断路器

技术数据与性能

断路器的额定电流

壳架等级额定电流 Inm (A) 额定电流 In (A) 控制器额定电流 In(A)
1000 200、315、400、500、630、800、1000 200、400、630、800、1000

断路器的额定绝缘电压 Ui：690V；额定工作电压 Ue：400(380V)；额定冲击耐受电压 Uimp：8000V。
断路器的额定短路接通能力应不小于 2.1Icu。
断路器的额定短路分断能力及短时耐受电流见下表。

额定极限短路分断能 额定运行短路分断能 额定短时耐受电流 Icw(kA)cosФ 飞弧距离 进线方式
壳架等级 力 Icu(kA)cosФ 力 Ics(kA)cosФ
额定电流
Inm(A) 380（400）V 380（400）V
380（400）V 380(400)V
短时 1s 延时 0.25s 短时 0.5s 延时 0.25s 零飞弧 上进线或下进线
1000 42 30 20 30
注 :Ue=AC690V , Icu=20kA。

智能控制器保护特性

过电流脱扣器特性曲线

䓳⩡≭㙝តஔԉ័➥ᕓᰞ㏫
