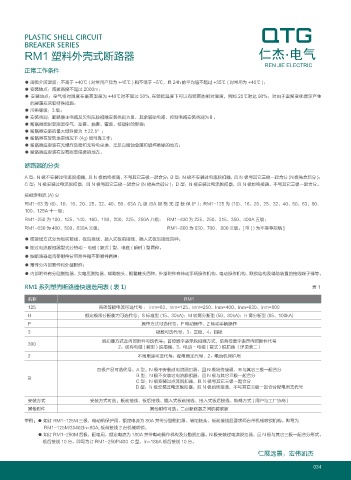

PLASTIC SHELL CIRCUIT
BREAKER SERIES
RM1 塑料外壳式断路器 仁杰 电气
REN JIE ELECTRIC
正常工作条件

● 周围介质温度：不高于 +40℃ ( 对常用产品为 +45℃ ) 和不低于 -5℃，且 24h 的平均值不超过 +35℃ ( 对常用为 +40℃ )；
● 安装地点：海拔高度不超过 2000m；
● 安装地点：空气相对湿度在最高温度为 +40℃时不超过 50%, 在较低温度下可以有较高的相对湿度，例如 20℃时达 90%；对由于温度变化偶尔产生
的凝露应采取特殊措施；
● 污染等级：3 级；
● 安装类别：断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
● 断路器能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
● 断路器安装的最大倾斜度为 ±22.5°；
● 断路器在受到地震情况下 (4g) 能可靠工作；
● 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
● 断路器应安装在没有雨雪侵袭的地方。

断路器的分类

A 型：N 极不安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分；B 型：N 极不安装过电流脱扣器，且 N 极与其它三极一起合分 (N 极先合后分 )；
C 型：N 极安装过电流脱扣器，且 N 极与其它三极一起合分 (N 极先合后分 )；D 型：N 极安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分。
按额定电流 (A) 分
RM1-63 为 (6)、10、16、20、25、32、40、50、63A 九 级 (6A 规 格 无 过 载 保 护 )；RM1-125 为 (10)、16、20、25、32、40、50、63、80、
100、125A 十一级；
RM1-250 为 100、125、140、160、180、200、225、250A 八级； RM1-400 为 225、250、315、350、400A 五级；
RM1-630 为 400、500、630A 三级； RM1-800 为 630、700、 800 三级。[ 带 ( ) 为不推荐规格 ]

● 按接线方式分为板前接线、板后接线、插入式板前接线、插入式板后接线四种。
● 按过电流脱扣器型式分热动 - 电磁 ( 复式 ) 型、电磁 ( 瞬时 ) 型两种。
● 按断路器是否带附件分带附件和不带附件两种：
● 附件分内部附件和外部附件；
● 内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种，外部附件有转动手柄操作机构、电动操作机构、联锁结构及辅助装置的接线端子排等。

RM1 系列塑壳断路器快速选用表 ( 表 1) 表1

名称 RM1
125 壳架等极电流可选代号 ： Inm=63、Inm=125、Inm=250、Inm=400、Inm=630、Inm=800
H 额定极限分断能力可选代号：S 标准型 (15、30kA)；M 较高分断型 (50、80kA)；H 高分断型 (85、100kA)
P 操作方式可选代号：P 电动操作、Z 转动手柄操作
3 极数可选代号：3：三极、4：四极
脱扣器方式及内部附件可选代号：首位数字表示脱扣器方式，后两位数字表示内部附件代号
300
2：仅有电磁 ( 瞬时 ) 脱扣器、3：电动 - 电磁 ( 复式 ) 脱扣器 ( 详见表二 )
2 不同用途可选代号：配电用无代号、2：电动机保护用

四极产品可选代号：A 型：N 极不安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分
B 型：N 极不安装过电流脱扣器，且 N 极与其它三极一起合分
B
C 型：N 极安装过点流脱扣器，且 N 极与其它三极一起合分
D 型：N 极安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分配电用无代号

安装方式 安装方式可选：板前接线、板后接线、插入式板前接线、接入式板后接线、特殊方式 ( 用户与工厂协商 )
其他附件 其他附件可选：二台断路器之间机械联锁

举例：● 如订 RM1-125M 三极，电动机保护用，额定电流为 80A 并带分励脱扣器、辅助触头，板前接线且要求两台带机械联锁机构。即写为
RM1-125M/33402In=80A, 板前接线 2 台机械联锁。
● 如订 RM1-250M 四极，配电用，额定电流为 180A 并带电动操作机构及分励脱扣器，N 极安装过电流脱扣器，且 N 极与其它三极一起合分形式。
板后接线 10 台。即写为订 RM1-250P/430 C 型，In=180A 板后接线 10 台。
