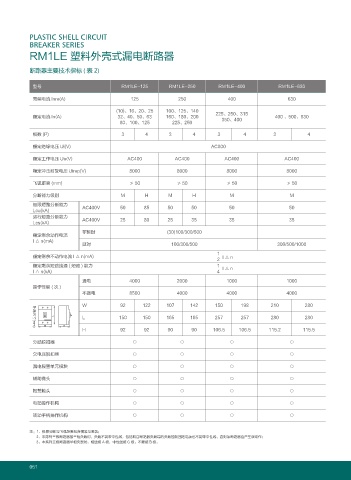

PLASTIC SHELL CIRCUIT
BREAKER SERIES
RM1LE 塑料外壳式漏电断路器

断路器主要技术指标 ( 表 2)

型号 RM1LE-125 RM1LE-250 RM1LE-400 RM1LE-630

壳架电流 Inm(A) 125 250 400 630
(10)、16、20、25 100、125、140
额定电流 In(A) 32、40、50、63 160、180、200 225、250、315 400 、500、630
350、400
80、100、125 225、250
极数 (P) 3 4 3 4 3 4 3 4

额定绝缘电压 Ui(V) AC800

额定工作电压 Ue(V) AC400 AC400 AC400 AC400
额定冲击耐受电压 Uimp(V) 8000 8000 8000 8000

飞弧距离 (mm) ≯ 50 ≯ 50 ≯ 50 ≯ 50

分断能力级别 M H M H M M
极限短路分断能力 AC400V 50 85 50 50 50 50
Lcu(kA)
运行短路分断能力 AC400V 25 80 25 35 35 35
Lcs(kA)
非延时 (30)100/300/500
额定剩余动作电流
I △ n(mA)
延时 100/300/500 300/500/1000
1
额定剩余不动作电流 I △ n(mA) I△n
2
额定剩余短路接通 ( 短路 ) 能力 1 I△n
I △ n(kA) 4
通电 4000 2000 1000 1000
操作性能 ( 次 )
不通电 8500 4000 4000 4000

W 92 122 107 142 150 198 210 280

-
L 150 150 165 165 257 257 280 280
8 )
्ܰࡆࠩ NN
H 92 92 90 90 106.5 106.5 115.2 115.5
分励脱扣器 ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○
漏电报警单元模块 ○ ○ ○ ○

辅助锄头 ○ ○ ○ ○
报警触头 ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○

注：1、极限分断与飞弧距离包含横装与竖装；
2、本第列三极断路器接三相负载时，负载不能带中性线，包括取自断路器负载端的负载控制回路电源也不能带中性线，否则该断路器会产生误动作；
3、本系列三极断路器单相负载时，相线接 A 极，中性线接 C 极，不要接 B 极。
