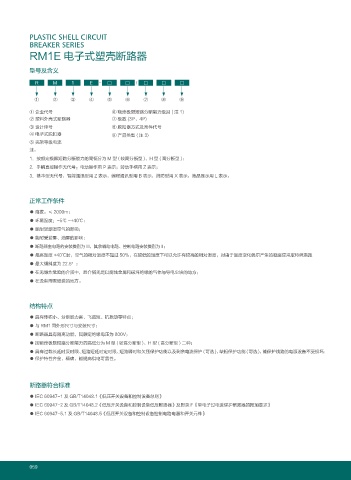

PLASTIC SHELL CIRCUIT
BREAKER SERIES
RM1E 电子式塑壳断路器

型号及含义

R M 1 E - □ □ / □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

① 企业代号 ⑥ 额定极限短路分断能力级别 ( 注 1)
② 塑料外壳式断路器 ⑦ 极数 (3P、4P)
③ 设计序号 ⑧ 脱扣器方式及附件代号
④ 电子式脱扣器 ⑨ 产品类型 ( 注 3)
⑤ 壳架等级电流
注：
1．按额定极限短路分断能力的高低分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 )；
2．手柄直接操作无代号：电动操作用 P 表示；转动手柄用 Z 表示；
3．基本型无代号，智能通讯型用 Z 表示，编程通讯型用 B 表示，消防型用 X 表示，液晶显示用 L 表示。

正常工作条件

● 海拔：≤ 2000m；
● 环境温度：-5℃ ~+40℃；
● 能耐受潮湿空气的影响；
● 能耐受盐雾、油雾的影响；
● 断路器主电路的安装类别为 III，其余辅助电路、控制电路安装类别为 lI；
● 最高温度 +40℃时，空气的相对湿度不超过 50%，在较低的湿度下可以允许有较高的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊措施
● 最大倾斜度为 22.5°；
● 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
● 在没有雨雪侵袭的地方。

结构特点

● 具有体积小、分断能力高、飞弧短、抗振动等特点；
● 与 RM1 同外形尺寸与安装尺寸；
● 断路器具有隔离功能，其额定绝缘电压为 800V；
● 按额定极限短路分断能力的高低分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 二种；
● 具有过载长延时反时限、短路短延时定时限、短路瞬时和欠压保护功能以及剩余电流保护 ( 可选 )，缺相保护功能 ( 可选 )，能保护线路的电源设备不受损坏；
● 保护特性齐全、精确、能提高供电可靠性。

断路器符合标准

● IEC 60947-1 及 GB/T14048.1《低压开关设备和控制设备总则》
● IEC 60947-2 及 GB/T14048.2《低压开关设备和控制设备低压断路器》及附录 F《带电子过电流保护断路器的附加要求》
● IEC 60947-5.1 及 GB/T14048.5《低压开关设备和控制设备控制电路电器和开关元件》
