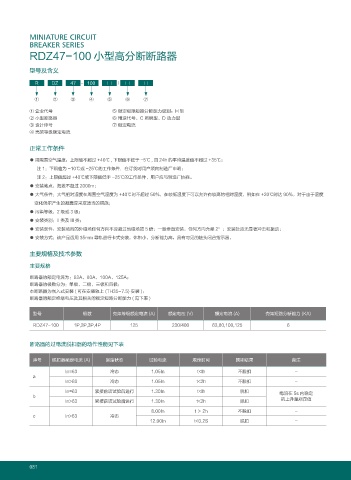

MINIATURE CIRCUIT
BREAKER SERIES
RDZ47-100 小型高分断断路器

型号及含义

R DZ 47 100 □ □ □

① ② ③ ④ ⑤ ⑥ ⑦
① 企业代号 ⑤ 额定极限短路分断能力级别：H 型
② 小型断路器 ⑥ 用途代号、C 照明型、D 动力型
③ 设计序号 ⑦ 额定电流
④ 壳架等级额定电流

正常工作条件

● 周周围空气温度：上限值不超过 +40℃ , 下限值不低于 -5℃ , 且 24h 的平均温度值不超过 +35℃；
注 1：下限值为 -10℃或 -25℃的工作条件．在订货时用户须向制造厂申明；
注 2：上限值超过 +40℃或下限值低于 -25℃的工作条件，用户应与制造厂协商。
● 安装地点：海拔不超过 2000m；
● 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以允许有较高的相对湿度，例如在 +20℃时达 90%，对于由于温度
变化偶尔产生的凝露应采取适当的措施；
● 污染等级：2 级或 3 级；
● 安装类别：II 类及 III 类；
● 安装条件：安装场所的外磁场任何方向不应超过地磁场的 5 倍；一般垂直安装，任何方向允差 2°；安装处应无显著冲击和振动；
● 安装方式：该产品适用 35mm 导轨进行卡式安装，体积小，分断能力高，具有可见的触头闭合指示器。

主要规格及技术参数
主要规格

断路器的额定电流为：63A、80A、100A、125A；
断路器的极数分为：单极、二极、三极和四极；
本断路器为嵌入式安装 ( 可在安装轨上 (TH35-7.5) 安装 )；
断路器的额定绝缘电压及其相关的额定短路分断能力 ( 见下表 )

型号 极数 壳架等级额定电流 (A) 额定电压 (V) 额定电流 (A) 壳架短路分断能力 (KA)
RDZ47-100 1P,2P,3P,4P 125 230/400 63,80,100,125 6

断路器的过电流脱扣器的动作性能见下表

序号 脱扣器额定电流 (A) 起始状态 试验电流 规定时间 预期结果 备注
In=63 冷态 1.05In t<lh 不脱扣 -
a
In>63 冷态 1.05In t<2h 不脱扣 -

In=63 紧接前项试验后进行 1.30In t<lh 脱扣 电流在 5s 内稳定
b
In>63 紧接前项试验后进行 1.30In t<2h 脱扣 的上升至规定值
8.00In t＞2h 不脱扣 -
c In>63 冷态
12.00In t<0.2S 脱扣 -
