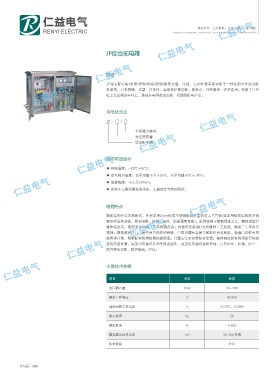

JP综合配电箱­

概述

JP综合配电箱(补偿\控制\终端\照明)是集计量、出线、无功补偿等多功能于一体达到户外综合配
电装置，具有短路、过载、过电压、漏电保护等功能，体积小、外型美观、经济实用，安装于户外
柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。

型号及含义

JP - □ / □
主回路方案号
变压器容量
综合配电箱

使用环境条件
◆ 环境温度：-25℃+40℃；
◆ 空气相对湿度：日平均值不大于90%，月平均值不大于 90%；
◆ 海拔高度：不大于2000m；
◆ 安装在无剧烈震动和冲击、无腐蚀性气体的场所。

结构特点

箱体结构分立式和卧式，外壳采用2mm优质不锈钢板经多重折边工艺弯制(或采用蜂窝结构的不锈
钢双夹层复合板，具有阻燃、环保、隔热、防凝露等性能)，采用特殊不锈钢焊接工艺，箱体成型后
整体强度高，表面光洁如镜，不留焊缝痕迹；内部安装梁(板)为热镀锌工艺处理，确保二十年内不
锈蚀；箱体前后开门，便于用户操作和检修，门四周镶有高弹力耐老化密封胶条，每扇门均装有明
暗两种门锁，明锁配有防堵防锈的遮雨罩；计量室全封闭带铅封装置；箱体侧面装有防雨防异物的
进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、
防异物的功能，防护等级：IP54。

主要技术参数

项目 单位 参数
变压器容量 KVA 30-400
额定工作电压 V AC400

辅助回路工作电压 V AC220，AC380

额定频率 Hz 50
额定电流 A ≤630
额定漏电动作电流 mA 30~300可调

防护等级 IP54
